Замена сборки фронтальной и задней камер Azpen A909

Начните с откручивания двух винтов с головкой Phillips #00 диаметром 1.4 мм в верхней части устройства.

Затем осторожно оторвите крышку с помощью пластикового инструмента или аналогичного устройства, ослабив все точки крепления. Две точки крепления отмечены на изображении. Избегайте чрезмерного сгибания или поворота, так как это может повредить точки крепления.

После того, как все точки крепления будут ослаблены, крышка поднимется над планшетом.

Для замены крышки просто защелкните её на место и снова вставьте два винта. Поскольку динамик не полностью фиксирован внутри планшета, убедитесь, что он находится в позиции, которая позволит ему поместиться в креплении динамика на крышке.

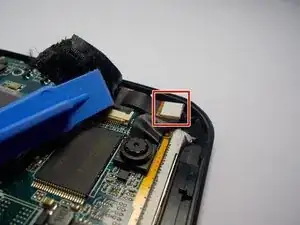

С помощью пластикового инструмента аккуратно отогните черную электрическую ленту, чтобы открыть шлейф питания и фронтальную камеру, отмеченную красным квадратом на изображении.

Осторожно вытяните фронтальную камеру из её крепежного места. При необходимости используйте лопатку.

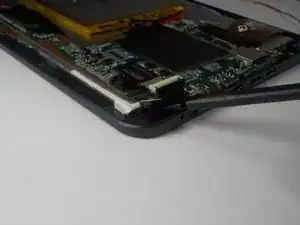

С помощью лопатки оторвите заднюю камеру от её шлейфа на печатной плате. Это может потребовать усилий, так как используется сильный клей для крепления сборки камеры к этому месту.

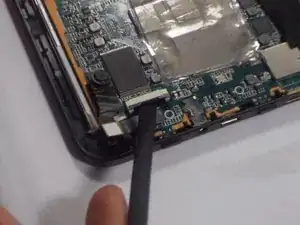

Поднимите крышку разъёма с помощью лопатки.

На этом этапе все точки сборки камеры должны быть отсоединены от устройства.

Поднимите и удалите шлейф/сборку камеры с устройства с помощью пинцета.
