Замена Lightning-разъёма iPad 4 CDMA

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда до него едва можно дотронуться — он чуть слишком горячий на ощупь.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно, не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если центр iOpener всё ещё слишком горячий для прикосновения, продолжайте работать, ожидая его дополнительного остывания перед следующим разогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать прикосновения к горячему центру.

iOpener будет очень горячим, поэтому аккуратно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте разогретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за крепёжные выступы на концах.

Ваш iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, содержите дальнейшее разрушение под контролем и предотвратите травмы, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст на дисплей iPad, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако после того как стекло сломано, оно, вероятно, продолжит трескаться во время работы, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку в ходе процедуры вы можете иметь дело с битым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener вдоль правого края iPad, разгладив его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте мешок на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В кольце клея дисплея в правом верхнем углу iPad есть маленькая щель, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для открывания в щель между передним стеклом и пластиковой рамкой. Вставьте только самую кончик инструмента, достаточно, чтобы расширить трещину.

Может понадобиться некоторое усилие, чтобы ввести клиновидный кончик инструмента между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая пластиковый инструмент взад-вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в щель пластиковую лопатку рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните освобождать клей по правому краю iPad.

Сдвигайте лопатку вниз вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, возможно потребуется значительная сила. Работайте осторожно.

Если вы видите кончик лопатки под передним стеклом, немного вытащите её. Хотя использование лопатки на такой глубине не повредит ничего, на ЖК-экран может попасть клей.

Возможно, потребуется вернуть нагретый iOpener на правый край iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время вашей работы.

Если монтажная лопатка застрянет в клее, «прокатите» лопатку вдоль боковой стороны iPad, продолжая ослаблять клей.

Прежде чем извлечь первую монтажную лопаточку из нижнего угла iPad, вставьте вторую лопаточку под правый край переднего стекла, чтобы клей снова не схватился.

Снова нагрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Антенна Wi‑Fi крепится к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны Wi‑Fi крайне важно действовать осторожно, иначе вы можете необратимо повредить антенну.

Вам потребуется освободить клей, фиксирующий антенну к передней панели, не повредив хрупкие элементы, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите монтажной лопаткой вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лопаткой дальше правого нижнего угла. Вы можете повредить антенну Wi‑Fi.

На этом шаге необходимо перемещать монтажную лопатку вдоль правого нижнего края передней панели. Антенна Wi‑Fi находится очень близко к углу и легко может быть отрезана, если клей будет освобождён неправильно.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытащите её только немного так, чтобы примерно 1/8" (3 мм) кончика остались под передним стеклом.

Сдвигайте кончик монтажной лопатки вдоль нижнего края iPad, освобождая клей над антенной Wi‑Fi.

Когда вы пройдёте мимо антенны Wi‑Fi (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте монтажную лопатку на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, удерживающий антенну Wi‑Fi на переднем стекле.

Антенна крепится к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте ослаблять клей вдоль нижней части iPad, вытаскивая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка пройдет кнопку «Домой».

Если клей вдоль нижнего края сильно остыл, повторно нагрейте iOpener, чтобы разогреть клей в месте работы.

Не нагревайте iOpener более минуты подряд и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте ослаблять клей по всей длине нижнего края iPad.

В моделях iPad 4 вставляйте лопатку на максимальную глубину 1/2 дюйма (10 мм) в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Снова нагрейте iOpener в микроволновке и поставьте его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, немного вынимая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень плотный, и может потребоваться значительная сила. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, поместите iOpener обратно вдоль верхнего края и продолжайте работу. Если iOpener сам остыл, снова нагрейте его.

Если монтажная лопатка застревает в клее, «прокатите» лопатку, как показано в шаге 9.

Продолжайте ослаблять клей вдоль верхнего края iPad и проведите монтажной лопаткой через верхний левый угол.

Если клей достаточно тёплый, для удобства снимите iOpener с iPad. Однако если клей всё ещё сильно липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера по всей левой стороне. Убедитесь, что лопатка не вставлена слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопатки, когда вы будете примерно в 2.25" (60 мм) от нижнего края iPad.

Используя пику для вскрытия, которая всё ещё находится под нижним краем iPad, отрежьте клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя одну из пиков для вскрытия, приподнимите нижний правый угол iPad и зажмите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подденьте пику под край iPad там, где защитное стекло ещё приклеено, и «разрежьте» клей.

Держась за верхний и нижний правые углы iPad, отведите защитное стекло от корпуса iPad.

Осторожно относитесь к оставшемуся клею и используйте пику для вскрытия, чтобы разрезать любой клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух для удаления пыли и отпечатков пальцев с ЖК-экрана перед повторной установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК-экран к алюминиевой рамке.

Нижний левый винт закрыт разъёмом ленточного кабеля кнопки «Домой». Аккуратно отведите ленточный кабель кнопки «Домой» в сторону, чтобы вынуть нижний левый винт.

Используя пластиковый инструмент для вскрытия или лопатку, приподнимите правый край ЖК-экрана из корпуса iPad.

Поверните ЖК-экран вокруг его левого края и положите его на переднюю панель под стекло.

Будьте осторожны при перемещении ЖК-экрана. Ленточный кабель хрупкий и может оборваться при сильном сгибе.

С помощью кончика лопатки отогните кусочек ленты, закрывающий разъём ленточного кабеля ЖК-экрана.

Поднимите фиксирующий язычок на ZIF-разъёме ленточного кабеля ЖК-экрана.

Пальцами или пинцетом выньте ленточный кабель ЖК-экрана из его гнезда на плате.

Если после повторного подключения ZIF-разъёма ЖК-экрана экран не включается, возможно, придётся принудительно перезапустить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд, пока не появится логотип Apple.

Не прикасаясь к лицевой стороне ЖК-экрана, поднимите ЖК-экран с передней панели.

Если есть, снимите кусочек изоленты, закрывающий антенну Wi‑Fi, кабель динамика и ленточный кабель кнопки «Домой».

Поднимите фиксирующий язычок на ZIF-разъёме ленточного кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из его разъёма на плате.

Выведите ленточный кабель кнопки «Домой» из его канавки в задней крышке.

Кончиком лопатки отогните кусочек ленты, фиксирующий ленточный кабель цифроанализатора к плате.

Поднимите фиксирующий язычок на обоих ZIF-разъёмах ленточных кабелей цифроанализатора.

Плоским концом лопатки ослабьте клей под ленточным кабелем цифроанализатора.

Вытяните ленточный кабель цифроанализатора прямо из его гнёзд на плате.

Отогните ленточный кабель цифроанализатора и плоским концом лопатки оторвите клей, закрепляющий кабель на задней алюминиевой крышке.

Пальцами вытащите ленточный кабель цифроанализатора из его выемки в алюминиевой рамке.

Снимите переднюю панель с iPad.

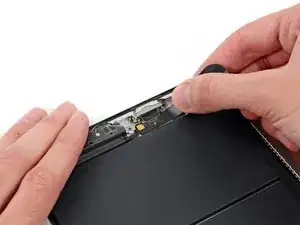

Если есть, снимите кусочек изоленты, закрывающий кабель разъёма Lightning.

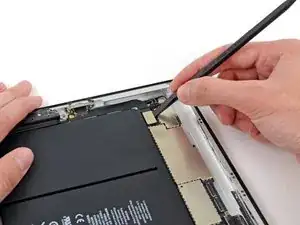

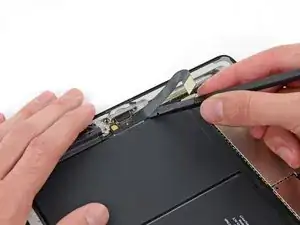

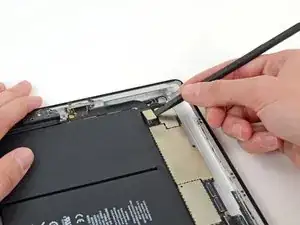

Плоским концом лопатки отожмите пластиковую прокладку от задней крышки.

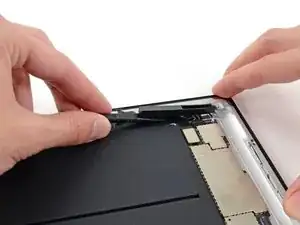

Снимите пластиковую прокладку с iPad.

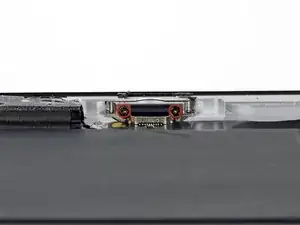

Снимите два винта Phillips #00 длиной 2.9 мм, крепящие разъём Lightning к задней крышке.

Используйте плоский конец лопатки, чтобы выпрямленным движением поддеть кабель разъёма Lightning и вынуть его из гнезда на плате.

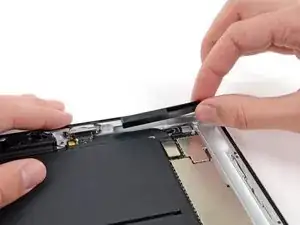

Используйте плоский конец лопатки, чтобы осторожно отлепить кабель разъёма Lightning от алюминиевой рамки.

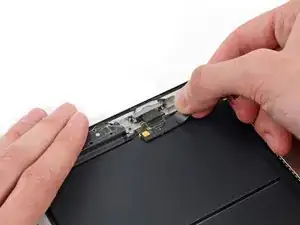

Выньте разъём Lightning прямолинейным движением из его углубления в задней крышке.
