Замена материнской платы Nabi 2

Снимите резиновую накладку с планшета.

Отверткой PH00 выкрутите четыре крайних винта с задней стороны планшета.

Аккуратно вставьте пластиковый инструмент для вскрытия в щель устройства и начните осторожно разъединять два пластиковых элемента корпуса.

Проводите инструментом по всему периметру корпуса. Должны отщелкиваться небольшие пластиковые защёлки. Если они не поддаются, осторожно приложите наружное давление, пока защёлки не освободятся.

Не применяйте силу при открывании защёлок — они легко ломаются.

Разместите планшет на ровной поверхности и снимите жёлтую ленту с ZIF‑разъёма с каждой стороны.

С помощью лопатки сдвиньте коричневую защёлку вперёд с каждой стороны разъёма.

Сдвигайте до тех пор, пока разъём полностью не освободится, затем отделите экран от нижней половины планшета.

Если экран работает некорректно, потребуется заменить весь дисплейный модуль.

С помощью лопатки выдавите аккумулятор из посадочного места и отложите в сторону.

Выпаяйте контакт аккумулятора и полностью извлеките аккумулятор.

Запомните порядок цветов проводов для будущей установки.

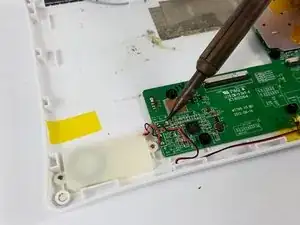

При помощи паяльника отсоедините провода динамика от печатной платы.

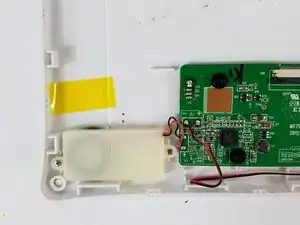

Отвёрткой Phillips PH 000 выкрутите по два винта Phillips #000 длиной 3 мм с каждой стороны динамиков, удерживающих динамики на месте.

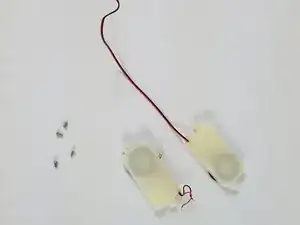

После удаления винтов извлеките динамики из устройства.

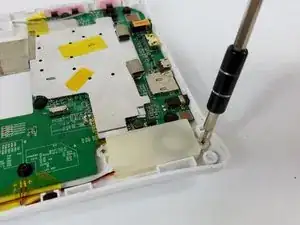

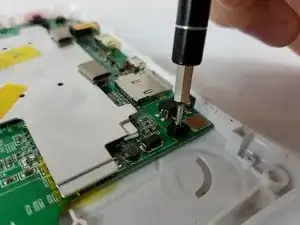

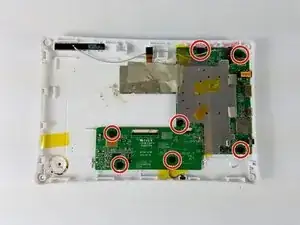

Отвёрткой PH#000 выкрутите семь винтов Phillips #000 длиной 4 мм.

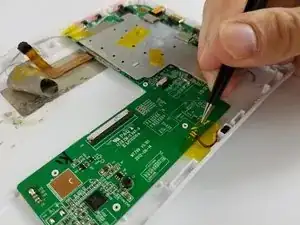

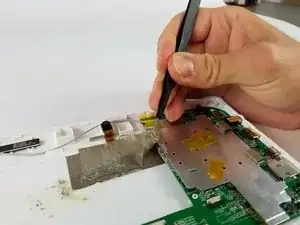

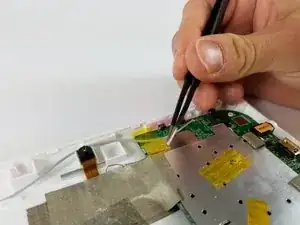

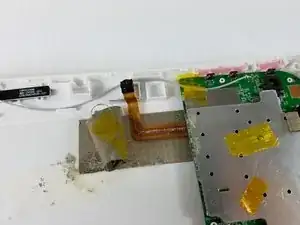

Снимите ленту, прикрепляющую материнскую плату к пластиковому корпусу.

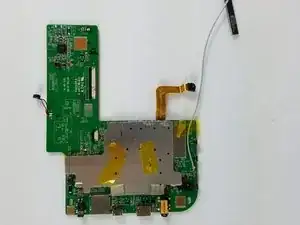

Поднимите материнскую плату за указанную область и извлеките её.
