Wintec Filemate Clear 7" Замена контакта зарядки

Найдите четыре угла задней крышки.

Отожмите заднюю крышку, вставив лопатку или пластиковый инструмент для вскрытия в каждый угол и поддев их.

Отделите аккумулятор от платы с помощью пластикового инструмента для вскрытия.

Отпа́йтe провода аккумулятора от платы.

Пинцет на фото указывает на два паяных соединения.

Полностью извлеките аккумулятор из устройства.

Найдите четыре винта на плате длиной 4 мм.

Удалите четыре винта 4 мм с материнской платы, показанные слева.

Используйте крестовую отвертку Phillips #00 точного типа.

С помощью лопатки отожмите блок датчиков от его пластикового корпуса.

Медленно подведите лопатку под клейкую ленту, чтобы отклеить её.

Будьте осторожны, чтобы не повредить пучок проводов, идущих к этой ленте.

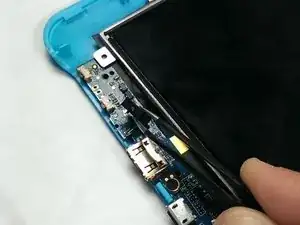

Отсоедините выходные провода платы от дисплея с помощью пинцета.

Снимите держатель контакта зарядки.

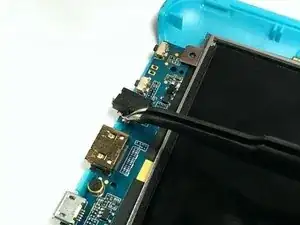

Захватите конец держателя пинцетом и вращайте, пока он не оторвётся.

Повторите для другой стороны.

Захватите контакт зарядки и выкрутите его вверх, пока он не выскочит из посадочного места.
