Замена гнезда питания DC Xelio P1001A-BK
Если разъем питания на планшете Xelio P1001A-BK поврежден, его можно выпаять с материнской платы и заменить новой деталью. Это разъем питания 2,5 мм x 0,7 мм, который обычно доступен в большинстве магазинов электронных компонентов. Ремонт займет около одного часа для пользователя с промежуточными навыками.
Поскольку материнская плата будет оголена, следует соблюдать осторожность, чтобы предотвратить короткое замыкание выводов питания от батареи или повреждение платы статическим электричеством. При наличии используйте антистатический коврик.
Будьте терпеливы и действуйте медленно при выполнении этого ремонта, так как будут сняты несколько мелких деталей, которые легко повредить или потерять. Рекомендуется использовать магнитный коврик или лоток для деталей, чтобы хранить мелкие элементы вместе.
Шаг 1
Удалите два фиксирующих винта 3 мм с боковой стороны планшета крестовой отверткой Phillips #0.
Шаг 2
Вставьте пластиковый приспособление для вскрытия между половинками корпуса и приподнимите верхнюю половину корпуса, чтобы отсоединить фиксирующие защелки.
На каждой длинной стороне расположены по четыре фиксирующие защелки.
Прежде чем полностью разъединять половинки корпуса, проверьте, отделились ли динамики от корпуса. Если они все еще находятся в своих гнездах, аккуратно подденьте их пластиковым инструментом для вскрытия.
Шаг 3

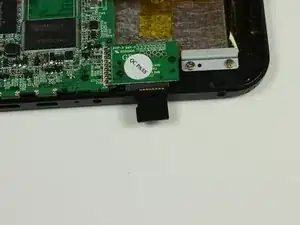

Извлеките карту micro-SD из слота, если карта находится в слоте.
Шаг 4

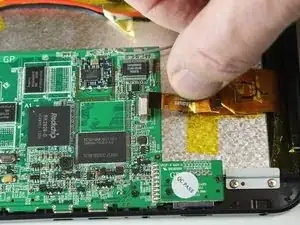

Отсоедините ленточный кабель между материнской платой и экраном.

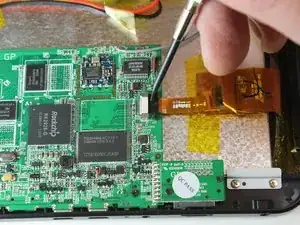

Подденьте фиксирующую защелку ленточного кабеля пластиковым инструментом для вскрытия.
Вытяните ленточный кабель из разъема.
Шаг 5

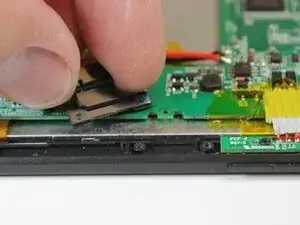

Извлеките камеру из её гнезда. Не снимайте ленточный кабель камеры.
Шаг 6

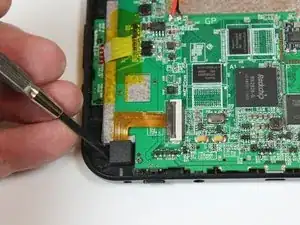

Снимите два винта крепления держателя материнской платы крестовой отверткой No. 0 Phillips.
Снимите фиксирующий держатель с платы.
Шаг 7

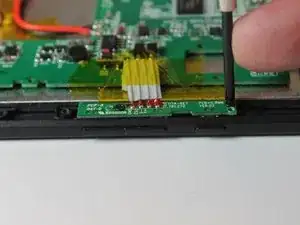

Крестовой отверткой No. 0 Phillips снимите два винта, удерживающие узел переключателей питания и регулировки громкости с планшета.
Шаг 8

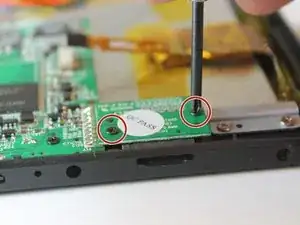

Снимите два винта, которые крепят считыватель micro-SD к каркасу планшета.
Шаг 9

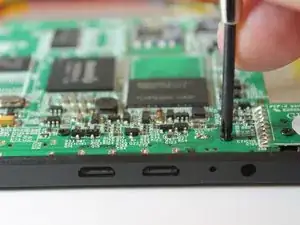

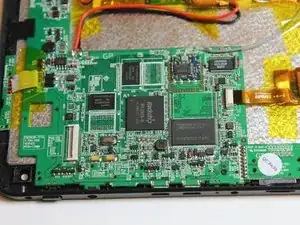

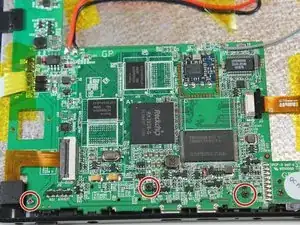

Удалите три винта, которые крепят материнскую плату к каркасу планшета.
Шаг 10

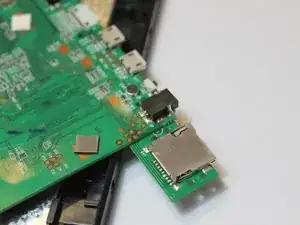

Осторожно поднимите материнскую плату из каркаса планшета и переверните её, чтобы открыть противоположную сторону. Это оголит паянные контакты разъема питания.
Будьте внимательны при перевороте платы, так как к материнской плате все еще подключены другой ленточный кабель, провода динамиков, провода батареи и антенна Wi‑Fi.
Шаг 11

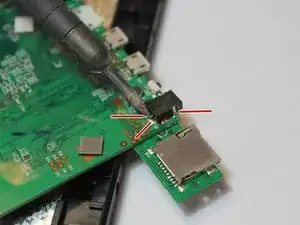

Выпаяйте каждый из паяных контактов.
Шаг 12

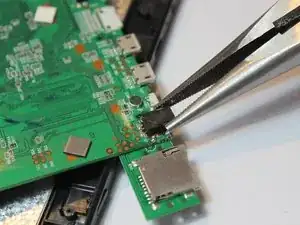

Удалите поврежденный разъем питания.
Используйте плоскогубцы с тонкими губками или пинцет, чтобы удерживать разъем питания, так как это мелкая деталь и ее может быть сложно удержать.
Осторожно: избегайте касания паяных выводов, они могут быть ещё горячими.
Шаг 13
Установите новую деталь на плату.
Запаяйте новую деталь на место.
Шаг 14

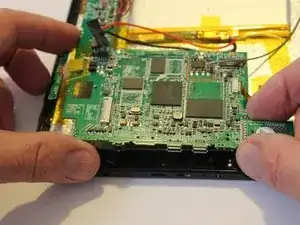

Верните материнскую плату в её правильное положение, но пока не затягивайте крепёжные винты.
Шаг 15
Подключите блок питания планшета к гнезду питания.

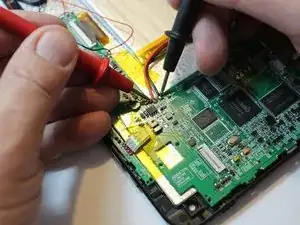

С помощью вольт-омметра коснитесь щупами точек проводов батареи на материнской плате, чтобы убедиться, что напряжение поступает к батарее.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
