Замена фронтальной камеры Vizio VTAB1008

Аккуратно вставьте инструмент для открытия между зазором с боковой стороны устройства, где нет кнопок.

Не вставляйте инструмент слишком глубоко в планшет, так как это может повредить разъемы, расположенные близко к краям корпуса.

Угол наклона инструмента можно зацепить за устройство, нажав на заднюю часть инструмента большим пальцем. Двигайте инструмент в скользящем движении, чтобы обеспечить разделение всех вкладок.

Для угловых вкладок может потребоваться более мощный инструмент для подделывания. При необходимости аккуратно вставьте металлический инструмент в углы, чтобы отделить вкладки.

Посмотрите в планшет на свободные разъемы.

Существует три свободных разъема: один для экрана, один для дигитайзера и один для материнской платы. Они закреплены на месте давлением задней и экранной сборок.

Переверните заднюю часть с стороны без кнопок, осторожно не отсоединяя шлейф от экрана.

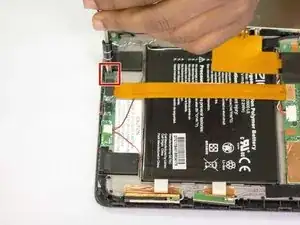

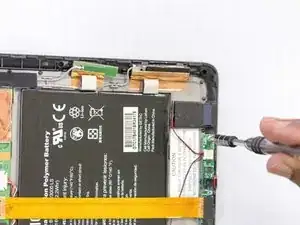

Удалите винт с помощью отвертки J1 или битой.

Винт имеет головку диаметром 3,66 мм и высоту 3,5 мм.

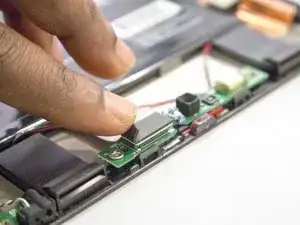

Поднимите клапан, скрывающий второй винт.

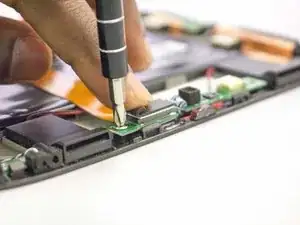

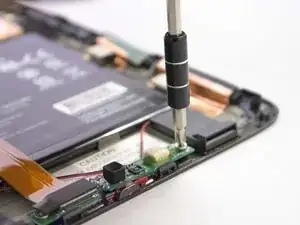

Удалите винт, используя отвертку J1.

Винт имеет головку диаметром 3,66 мм и высоту 3,5 мм.

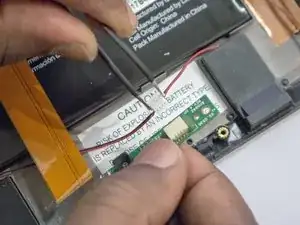

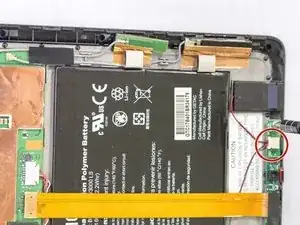

Отсоедините черный и красный кабельный разъем от крепления камеры.

Использование пинцета может помочь захватить маленькие фланцы разъема.

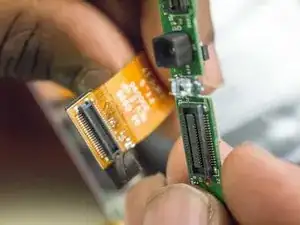

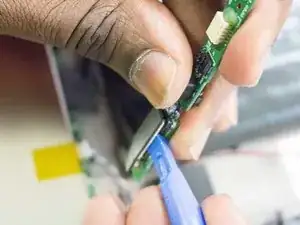

Отсоедините шлейф от печатной платы камеры, подняв его от печатной

Перевод руководства с ifixit.com
