Замена дигитайзера (сенсорного экрана) Vizio VTAB1008

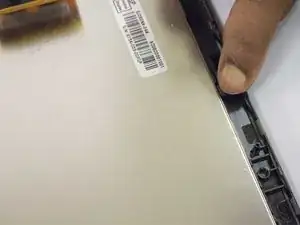

Осторожно вставьте инструмент для вскрытия между зазором с боковой стороны устройства, где нет кнопок.

Не вставляйте инструмент для вскрытия слишком глубоко в планшет, так как это может повредить разъемы, расположенные близко к краям крышки.

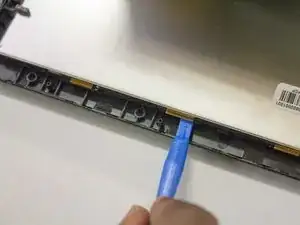

Угловой конец инструмента можно зафиксировать в устройстве, нажимая на заднюю часть инструмента большим пальцем. Двигайте инструмент вдоль, чтобы убедиться, что все защелки отделены.

Защелки в углах могут требовать более мощного инструмента для поддевания. Если необходимо, осторожно вставьте металлический поддеватель в углы, чтобы отделить защелки.

Посмотрите внутрь планшета на свободные разъемы.

Есть три свободных разъема: один для экрана, один для дигитайзера и один для материнской платы. Они удерживаются на месте давлением задней и экранной сборок.

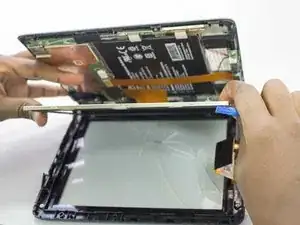

Переверните заднюю часть с безкнопочной стороны, стараясь не отделить шлейф от дисплея.

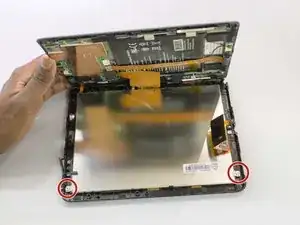

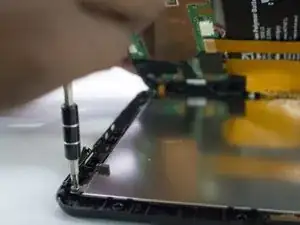

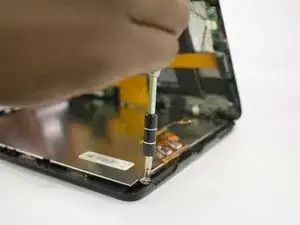

Удалите два винта, используя биту J1.

Головка винта имеет размер 4.3 мм и высоту 3 мм.

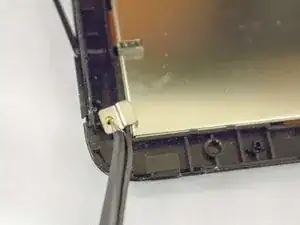

Удалите два кронштейна, сопровождающих винты, поднимая их вверх и вдаль от экрана.

Размер кронштейнов составляет 8.5 мм на 6.55 мм.

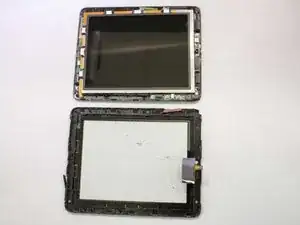

Отделите дигитайзер экрана от дисплея, обращая внимание на размещение быстроразъемного шлейфа.

При необходимости используйте лопатку для помощи в отделении.

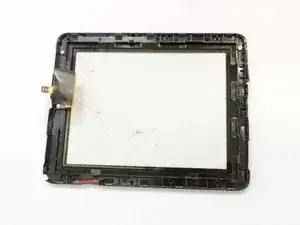

Теперь дигитайзер должен быть легко снят.
