Замена верхнего динамика и Wi‑Fi антенны пульта дистанционного управления Vizio SmartCast Tablet XR6P
Замена Wi‑Fi антенны и верхнего излучающего динамика на вашем пульте SmartCast проста при соблюдении этого пошагового руководства.
Шаг 1
Возьмите черный пластиковый лопаточный инструмент из набора iFixit. Разместите устройство, как показано на фотографии. Вставьте плоский конец лопатки прямо в зазор над кнопкой питания между задней крышкой и передней панелью.
Шаг 2
Осторожно подденьте пластину лопаткой. При работе лопаткой вокруг устройства вы можете слышать треск — это нормально.
Шаг 3
Подденьте края планшета пальцами, пока не снимете заднюю крышку устройства.
Шаг 4
На этом шаге избегайте натягивания красного и черного проводов — их легко повредить. Захватывайте только сам разъем.
С помощью пинцета захватите разъем питания, подключенный к красному и черному проводам. Отключите разъем, потянув пинцет от устройства.
Шаг 5

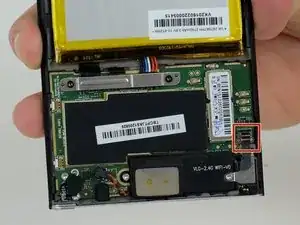

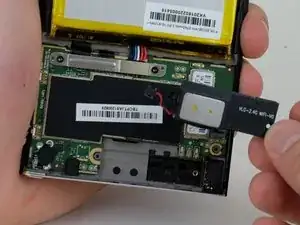

Поместите плоский конец черной пластиковой лопатки под фиксирующую защелку, которая удерживает хвостовую часть черной ленточной шлейфовой ленты. Подденьте вверх, чтобы разблокировать хвостовую часть шлейфа. С помощью пинцета извлеките черный шлейф из разъема.
Шаг 6

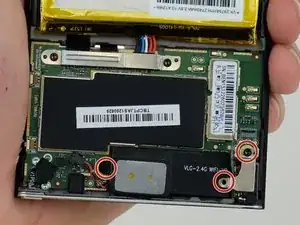

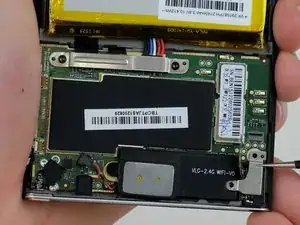

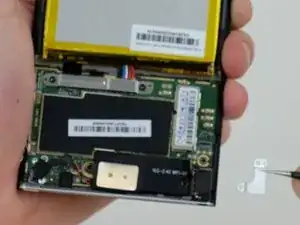

Удалите три винта 3 мм, удерживающие Wi‑Fi антенны в корпусе. С помощью пинцета захватите и снимите металлическую пластину, фиксирующую антенны.
Два винта серебристые, один — черный.
Шаг 7
Извлеките Wi‑Fi антенны из устройства и установите новые.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
