Замена аккумуляторного блока Xelio P1001A-BK

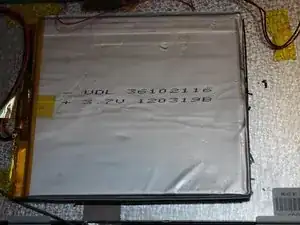

С возрастом планшета способность аккумуляторного блока к заряду ухудшается из‑за постоянных разрядов и зарядов. Поломка аккумуляторного блока рано или поздно приведёт к необходимости его замены. Замена аккумуляторного блока — простая процедура, но важно выполнять её осторожно. Блок выполнен на основе литий‑ионной смеси в гибкой оболочке из майлара, что позволяет внутренним элементам батареи контактировать друг с другом и вызывать потенциально опасную химическую реакцию. Кроме того, оболочка из майлара уязвима к повреждениям. Неправильное обращение в ходе этих шагов может привести к протечке внутренних химикатов.
При открытой материнской плате предпримите меры предосторожности, чтобы предотвратить короткое замыкание выводов питания аккумулятора или повреждение материнской платы статическим электричеством. При наличии используйте антистатический коврик.
Шаг 1
Удалите два фиксирующих винта длиной 3 мм с боковой стороны планшета крестовой отвёрткой Phillips #0.
Шаг 2
Вставьте пластиковый монтажный инструмент между половинками корпуса и приподнимите верхнюю половинку корпуса, чтобы отщёлкнуть фиксаторы.
На каждой длинной стороне расположено по четыре фиксатора.
Перед полным разделением половинок корпуса проверьте, не остались ли динамики в своих гнёздах. Если они всё ещё сидят в розетках, аккуратно отожмите их монтажным инструментом.
Шаг 3
Отпаять два провода, соединяющие аккумуляторный блок с материнской платой, используя пассатижи с тонкими губками и паяльник.
Обмотайте оголённый конец чёрного отрицательного провода изоляционной лентой.
Шаг 4

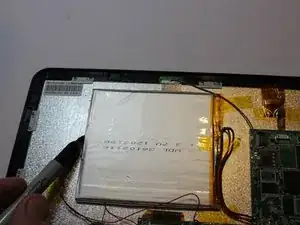

Обведите контур аккумуляторного блока на задней защитной панели экрана чёрным маркером Sharpie.
Это поможет правильно расположить новый аккумуляторный блок.
Шаг 5
ВНИМАНИЕ: Никогда не используйте нож или острые предметы рядом с аккумулятором. Прокол аккумулятора может вызвать пожар.
Аккуратно подденьте монтажной лопаткой клеевые подкладки между аккумуляторным блоком и задней защитной панелью экрана.
Снимите аккумуляторный блок.
Избегайте сгибания аккумуляторного блока.
Шаг 6
Нанесите небольшое количество силиконового клея на новую батарею с той стороны, которая будет касаться задней защитной панели экрана.
Разместите аккумуляторный блок на задней защитной панели экрана внутри обведённого контура.
Шаг 7

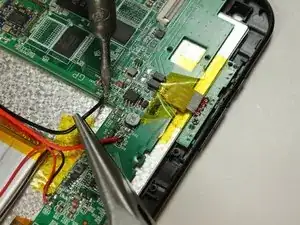

Припаяйте красный провод аккумулятора к точке, помеченной BATT +, а чёрный провод аккумулятора к точке BATT -.
Если концы проводов не оголены, зачистите 3 мм изоляции с конца с помощью стриппера. Начните с чёрного отрицательного провода и обмотайте оголённые концы изоляционной лентой.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
