Замена разъёма зарядки Vizio VTAB1008

Осторожно вставьте инструмент для вскрытия повышенной прочности в зазор на стороне устройства без кнопок.

Не вставляйте инструмент для вскрытия слишком глубоко в планшет, так как это может повредить разъёмы, расположенные близко к краям крышки.

Угловой наконечник инструмента для вскрытия можно зафиксировать в устройстве, нажимая большим пальцем на заднюю часть инструмента. Двигайте инструмент скользящим движением, чтобы все защёлки отсоединились.

Угловые защёлки могут потребовать более сильного поддевания. При необходимости аккуратно вставьте металлический рычажный инструмент в углы, чтобы отвести защёлки.

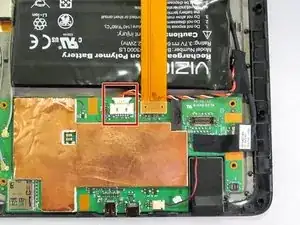

Осмотрите внутреннюю часть планшета на предмет свободных разъёмов.

Есть три съёмных разъёма: один для экрана, один для дигитайзера и один для материнской платы. Они удерживаются на месте давлением задней панели и сборок экрана.

Отогните заднюю панель со стороны без кнопок, стараясь не отсоединить ленточный разъём от дисплейного экрана.

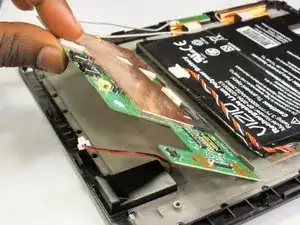

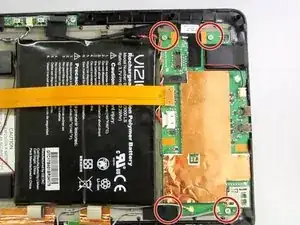

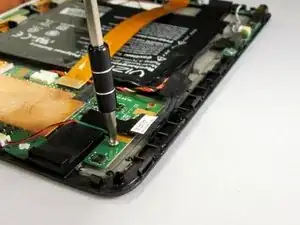

Снимите материнскую плату, выкрутив четыре фиксирующих винта крестовой отвёрткой J1.

Три винта хорошо видны, а четвёртый скрыт под чёрной лентой в верхнем левом углу материнской платы.

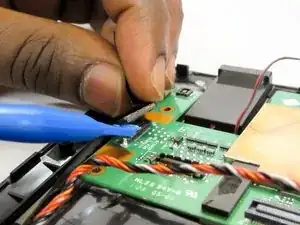

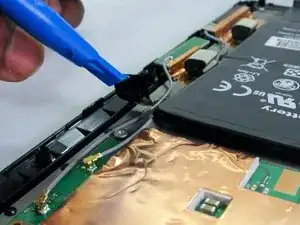

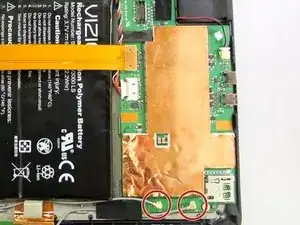

Снимите оба антенных разъёма с помощью синего инструмента для вскрытия или пинцета.

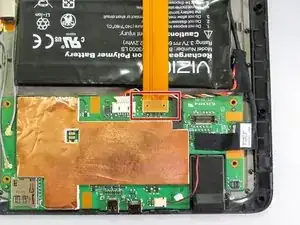

Снимите ленточный разъём в верхней части материнской платы с помощью инструмента для вскрытия.

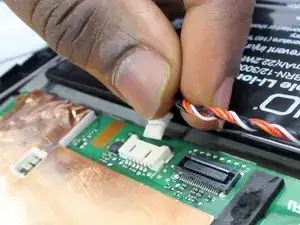

Снимите разъём в верхней части материнской платы, оттянув его от платы пальцами или пинцетом.

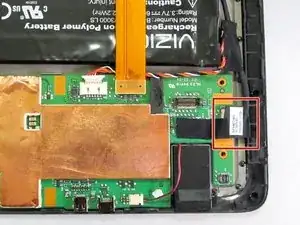

Снимите разъём на боковой части материнской платы с помощью инструмента для вскрытия.

Разъём закрыт куском чёрной ленты.

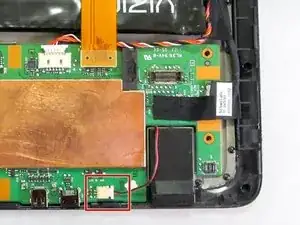

Снимите разъём с красным и чёрным проводом с материнской платы пальцами или пинцетом.

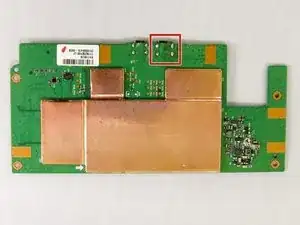

Переверните материнскую плату.

Непосредственно под разъёмом USB для зарядки находятся четыре контактные точки пайки, которые необходимо распаять, чтобы снять разъём зарядки.
