Замена задней камеры Xelio P1001A-BK
Если задняя камера планшета Xelio P1001A-BK работает неправильно — не отображает изображение, показывает помехи или не подключается — данное руководство поможет безопасно снять и заменить её.
Такой ремонт обычно требуется, когда камера повреждена механически, отсоединилась внутри устройства или перестала работать из-за износа. Замена камеры часто устраняет такие проблемы, как пустой экран, искажённое изображение или полное отсутствие сигнала с камеры.
Для выполнения этой процедуры не требуются специальные навыки. Однако камера и окружающие компоненты малы, хрупки и изготовлены из пластика, поэтому их легко повредить. Обращайтесь с деталями осторожно, действуйте медленно и прикладывайте минимальное усилие, чтобы не сломать компоненты в процессе ремонта.
Шаг 1

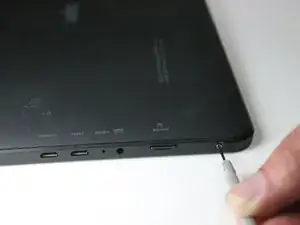

Открутите два фиксирующих винта длиной 3 мм сбоку планшета с помощью отвёртки Phillips #0.
Шаг 2

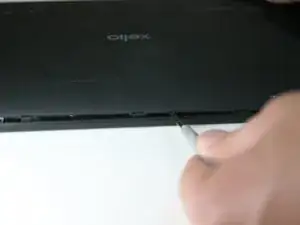

Вставьте пластиковую разделительную инструмент между половинками корпуса и поднимите верхнюю половину, чтобы отсоединить фиксирующие защёлки.
На каждой длинной стороне расположено по четыре фиксирующие защёлки.

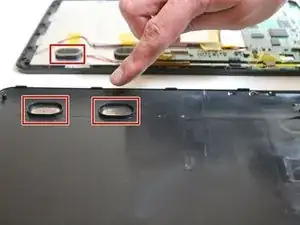

Перед тем как полностью разъединить половины корпуса, проверьте, отсоединены ли динамики от половины корпуса. Если они всё ещё находятся в своих посадочных местах, аккуратно подденьте их пластиковым инструментом.
Шаг 3

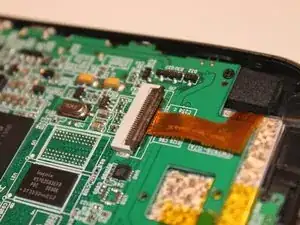

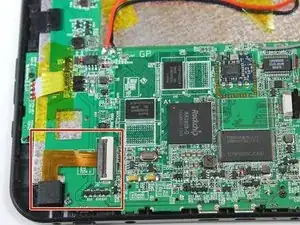

Найдите разъём ленточного кабеля и убедитесь, что он надёжно закреплён.
Шаг 4

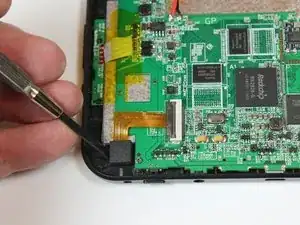

Аккуратно подденьте камеру пластиковым инструментом, чтобы отсоединить её от посадочного места.
Не используйте металлические инструменты, чтобы не повредить внутренние компоненты.
Шаг 5

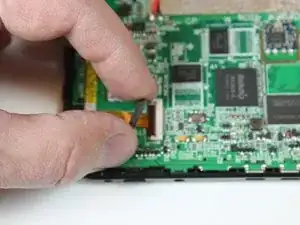

Убедитесь, что объектив камеры чист и не загрязнён.
Шаг 6

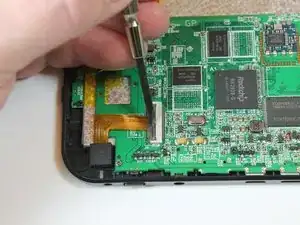

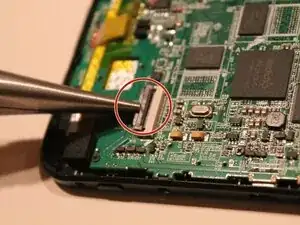

Пластиковым инструментом аккуратно поднимите маленькую фиксирующую защёлку на разъёме ZIF (нулевого усилия при подключении).
Не поддевайте весь разъём, только небольшую фиксирующую защёлку.
После того как защёлка будет открыта, аккуратно вытяните ленточный кабель прямо из разъёма.

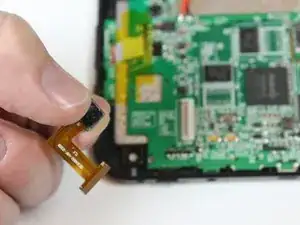

Осторожно извлеките камеру из планшета.
Шаг 7
Очистите объектив камеры с помощью салфетки из микрофибры для очистки линз.
Шаг 8
Вставьте ленточный кабель прямо в разъём ZIF.
Убедитесь, что контактные площадки направлены правильно и кабель полностью вставлен.
Нажмите на фиксирующую защёлку, чтобы закрепить кабель.
Выемка на фиксирующей защёлке при установке должна быть направлена вверх.
Установите камеру в её посадочное место.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке. Утилизируйте электронные отходы на сертифицированном по программам R2 или e-Stewards пункте приёма.
Перевод руководства с ifixit.com
