Замена переднего экрана Wintec Filemate Clear 7"

Найдите четыре угла задней панели.

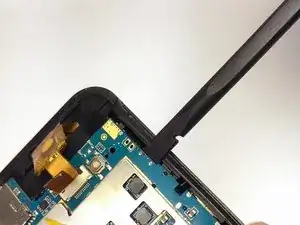

Отсоедините заднюю панель, вставив лопатку или пластиковое инструмент для вскрытия в каждый угол и отщелкнув её.

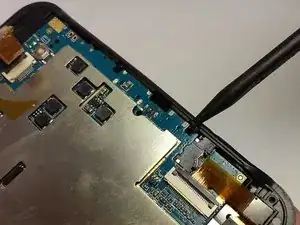

Отделите аккумулятор от сборки материнской платы с помощью пластикового инструмента для вскрытия.

Отпаяйте провода аккумулятора от материнской платы.

На изображении пинцет указывает на два паяных соединения.

Полностью удалите аккумулятор из устройства.

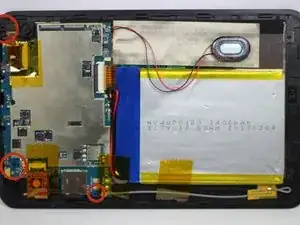

Найдите все винты материнской платы длиной 4 мм.

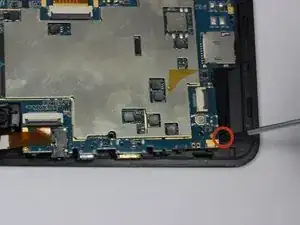

Выкрутите каждый из четырёх винтов длиной 4 мм с материнской платы, изображённой слева.

Используйте крестовую отвёртку №00.

Отсоедините блок индикаторов от пластикового корпуса с помощью лопатки.

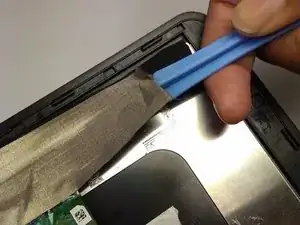

Медленно продвигайте лопатку под клейкой лентой, чтобы отсоединить её.

Будьте осторожны, чтобы не повредить жгут проводов, ведущих к этой ленте.

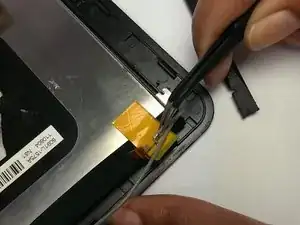

Отсоедините выходные провода материнской платы от экрана с помощью пинцета.

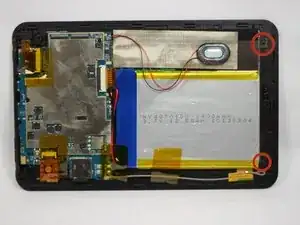

Найдите винты переднего экрана.

Для крепления переднего экрана предусмотрены два дополнительных винта длиной 4 мм.

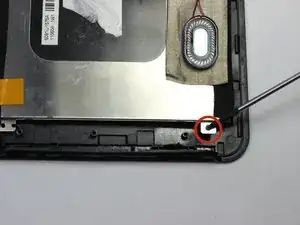

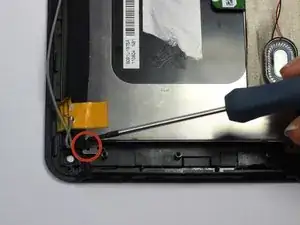

Используйте крестовую отвёртку №00, чтобы выкрутить винты (изображены слева).

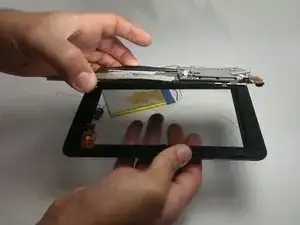

Полностью снимите передний экран с пластиковой крышки.
