Замена Wi‑Fi антенны Vizio VTAB1008

Осторожно вставьте инструмент для вскрытия повышенной прочности в зазор на стороне устройства без кнопок.

Не вставляйте инструмент для вскрытия слишком глубоко в планшет — это может повредить разъёмы, расположенные близко к краям крышки.

Угловой наконечник инструмента для вскрытия можно зажать в устройстве, надавив большим пальцем на тыльную часть инструмента. Передвигайте инструмент скользящим движением, чтобы все защёлки разошлись.

Угловые защёлки могут требовать более мощного рычага. При необходимости аккуратно вставьте металлический лопаточный инструмент в углы, чтобы разделить защёлки.

Осмотрите внутренность планшета на предмет свободных разъёмов.

Там находятся три свободных разъёма: один для экрана, один для дигитайзера и один для материнской платы. Они удерживаются давлением задней панели и сборки экрана.

Переверните заднюю панель со стороны без кнопок, аккуратно следя за тем, чтобы не отсоединить ленточный разъём от дисплея.

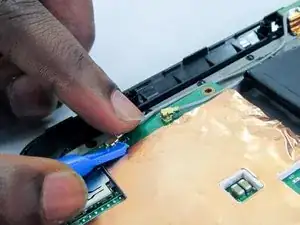

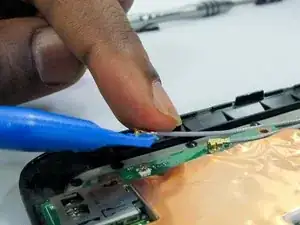

Используя синюю лопатку/инструмент для поддёма, снимите антенные разъёмы, поддёвывая их от материнской платы.

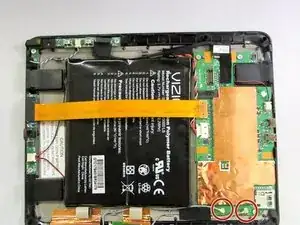

Снимите разъёмы с задней крышки, аккуратно поддёвывая их.

Разъёмы приклеены, но медные провода можно удалить с панели лёгким натяжением.
