Замена динамиков Xelio P1001A-BK
Замена динамиков — это довольно простая задача. Она требует лишь базовых навыков пайки, а сами динамики и точки их подключения легко доступны. Будьте осторожны с динамиками, так как их провода очень тонкие и могут легко сломаться.
Шаг 1
Снимите два удерживающих винта размером 3 мм с боковой стороны планшета с помощью отвертки Phillips #0.
Шаг 2
Вставьте пластиковый инструмент для открытия между половинками корпуса и поднимите верхнюю половинку, чтобы отсоединить фиксирующие защелки.
На каждой длинной стороне расположено по четыре фиксирующие защелки.
Прежде чем полностью разъединить половинки корпуса, убедитесь, что динамики отсоединены от половинки корпуса. Если они все еще находятся в своих гнездах, аккуратно извлеките их с помощью пластикового инструмента для открытия.
Шаг 3
Отпаивайте два провода динамика с помощью паяльника, расплавляя припой, чтобы провода можно было удалить.
Снимите провода с точек пайки, как только они ослабнут.
Используйте вакуум для пайки, чтобы удалить лишний припой с платы.
Шаг 4

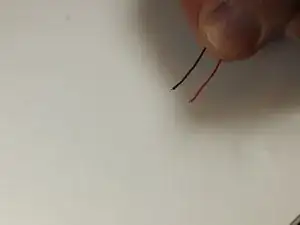

Проверьте ваши провода. Вы должны увидеть 2 мм голого провода, прежде чем переходить к следующему шагу.
При необходимости используйте инструмент для снятия изоляции, чтобы снять 2 мм изоляции с каждого провода.
Шаг 5

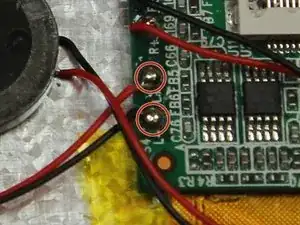

Поместите оголенный провод в точку пайки.
Нанесите паяльник на точку до тех пор, пока провод не будет закреплен.
Повторите эти два шага для второго провода.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
