Замена Wi‑Fi антенны Xelio P1001A-BK
ИНФОРМАЦИЯ О КОАКСИАЛЬНОМ ПРОВОДЕ:
- Провод, соединяющий Wi‑Fi антенну с материнской платой, представляет собой коаксиальный провод.
- Коаксиальный провод состоит из изолятора провода (пластик), оплётки-экрана (средний слой) и центрального проводника (внутренний слой), окружённого изолятором.
Точки соединения коаксиального провода с материнской платой очень малы и могут требовать увеличительного стекла для чёткого наблюдения.
Шаг 1
Удалите два фиксирующих винта 3 мм с боковой стороны планшета с помощью крестовой отвёртки Phillips #0.
Шаг 2
Вставьте пластиковый инструмент для открывания между половинками корпуса и приподнимите верхнюю половинку, чтобы отсоединить фиксирующие защёлки.
На каждой длинной стороне расположено по четыре фиксирующие защёлки.
Перед полным разъединением половинок корпуса проверьте, не остались ли динамики в гнёздах на половинке корпуса. Если они всё ещё в своих местах, аккуратно подденьте их пластиковым инструментом для открывания.
Шаг 3

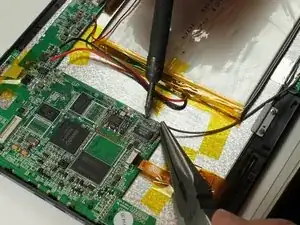

Разпаяйте соединение на материнской плате.

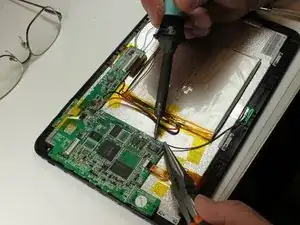

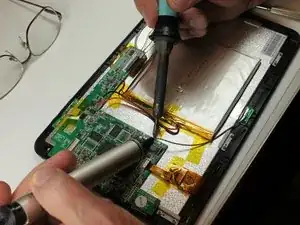

Используйте паяльный вакуум для удаления лишнего припоя.
Шаг 4
С помощью стрипперов снимите как минимум 2 мм изоляции с каждого проводника.
Шаг 5
Запаяйте внешнюю оплётку-экран на контакт заземления.
Шаг 6

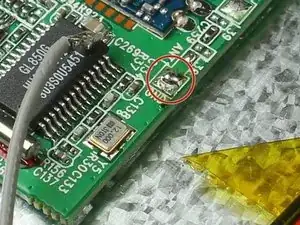

Запаяйте центральный проводник к точке антенны.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
