Замена светодиодного фонаря Ridgid JobMax R8620 Series E
У устройства Ridgid JobMax R8620 Series E имеется встроенный светодиодный фонарь с правой стороны. Если фонарь тусклый или не включается, возможно, вам потребуется заменить светодиодный фонарь. Этот гид проведет вас через процесс замены светодиодного фонаря пошагово.
Шаг 1
Вытяните аккумулятор из корпуса вручную перед тем, как открыть устройство.
С помощью отвертки Torx T10 удалите девять винтов 6 мм на крышке сверла.
Снимите внешнюю оболочку.
Шаг 2

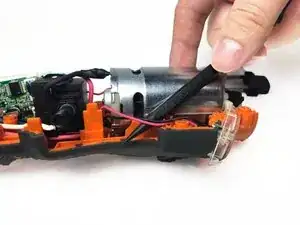

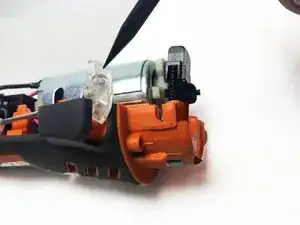

С помощью лопатки или ваших пальцев удалите светодиодный фонарь из паза в ручке.
Шаг 3

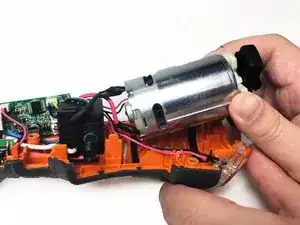

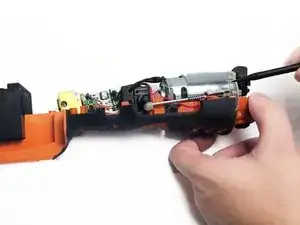

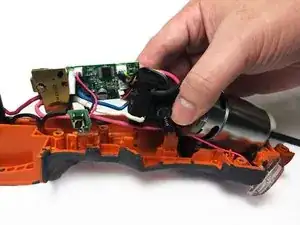

Осторожно удалите мотор и основную плату с крышки сверла.
Шаг 4

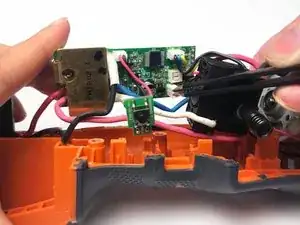

Найдите соответствующее положение светодиодной линии на материнской плате. При необходимости используйте пинцет, чтобы вытащить ее и заменить.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
