Замена двигателя серии Ridgid JobMax R8620
Двигатель обеспечивает работу всех функций устройства, поэтому если он неисправен, просмотрите это руководство по замене, чтобы узнать, как заменить двигатель.
Шаг 1
Достаньте аккумулятор из корпуса вручную перед открытием устройства.

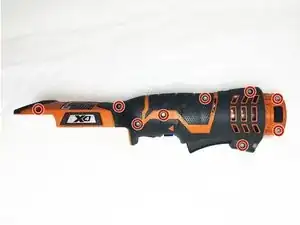

Отверткой Torx T10 отверните девять винтов 6 мм на крышке дрели.
Снимите наружный корпус.
Шаг 2

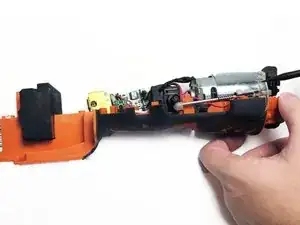

Плоской лопаткой или пальцами извлеките светодиод из паза в рукояти.
Шаг 3

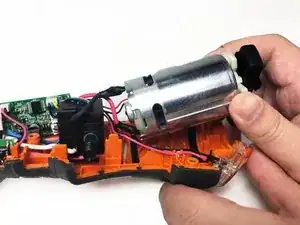

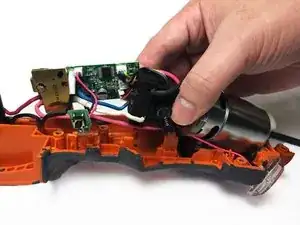

Осторожно извлеките двигатель и основную плату из крышки дрели.
Шаг 4

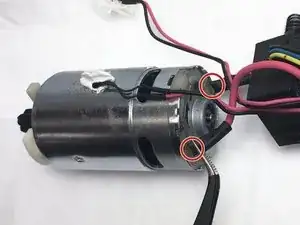

Найдите чёрный и красный провода от двигателя.

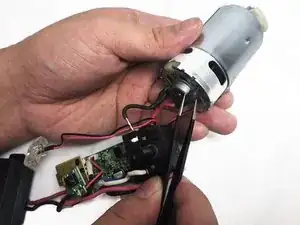

Снимите электрическую ленту с помощью пинцета.
Пайльником выпаяйте чёрный и красный провода от двигателя.
Обратитесь к этому полезному руководству для советов по пайке/выпаиванию.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
