Замена исполнительного элемента переключателя Porter-Cable PCC710B
Это руководство предназначено для многофункционального инструмента Porter-Cable 20V с модельным номером: PCC710B. Следуйте этому руководству, если необходимо заменить исполнительный элемент переключателя вашего многофункционального инструмента.
Исполнительный элемент переключателя — это красная пластиковая деталь прямоугольной формы, которая физически включает и выключает инструмент. Если ваш инструмент не включается при исправной батарее, причиной может быть грязь или мусор. Но если переключатель треснул или сломан, исполнительный элемент не сможет корректно сообщить инструменту о включении, и вам потребуется выполнить это руководство для замены исполнительного элемента переключателя.
Шаг 1
Разместите инструмент на боку так, чтобы оранжевые и белые предупреждающие наклейки со штрихкодами были повернуты вверх.
Рычаг и основание батареи инструмента должны быть направлены в Вашу сторону.
Шаг 2
Используйте головку на 5,5 мм для откручивания шестигранной гайки.
Если шестигранная гайка не откручивается легко — можно использовать отвертку с головкой 3 мм под шестигранник, чтобы удерживать другую сторону винта неподвижно.
Шаг 3
Переверните инструмент и снимите черный винт, удерживающий корпус инструмента.
Хорошо зажмите винт плоскогубцами, чтобы вытянуть винт из инструмента.
Шаг 4
Сожмите рычаг пальцами и тяните его вверх и от инструмента. Рычаг легко снимается! Вы можете сжать рычаг, и он так же легко отойдет.
При установке нового узла рычага убедитесь, что черная торсионная скоба (черная скобообразная петля) установлена правильно.
Шаг 5
Положите инструмент на бок так, чтобы серые и оранжевые предупреждающие наклейки были повернуты вверх.
Используйте отвертку JIS #1, чтобы снять 10 винтов, удерживающих корпус инструмента.
Шаг 6

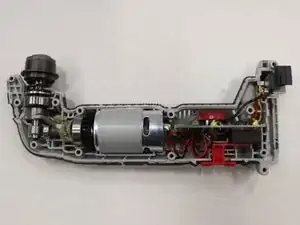

Снимите корпус, чтобы получить доступ к внутренним компонентам инструмента.
Шаг 7

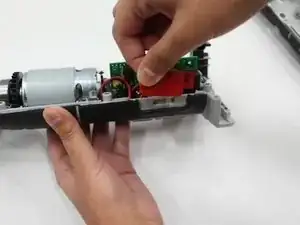

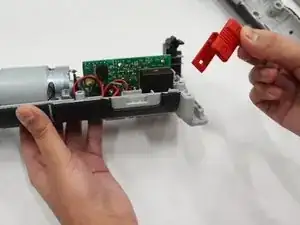

Осторожно извлеките красный исполнительный элемент переключателя из корпуса.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
