Замена узла шпинделя Porter-Cable PCC710B
Этот гид предназначен для многофункционального инструмента Porter-Cable 20V с номером модели: PCC710B. Здесь показано, как заменить неисправный или сломанный узел шпинделя.
Узел шпинделя удерживает лезвия и насадки инструмента на месте, и его вращение является ключевым для способности инструмента колебаться взад и вперед. Если у вас возникли проблемы с рыхлыми лезвиями, проверьте, правильно ли они прикреплены, следуя этим инструкциям.
Если инструмент издает необычные звуки, ознакомьтесь с этими руководствами по устранению неполадок. Проблема может быть связана с игольчатым подшипником инструмента или узлом шпинделя.
Если питание и мотор работают нормально, но вращение и колебание инструмента не функционируют должным образом, это может быть вызвано неисправным узлом шпинделя. Вам нужно следовать этому руководству, чтобы заменить его.
Совет: Вы столкнетесь с густой желтоватой смазкой при работе с этими частями. Части инструмента нуждаются в этой смазке для функционирования, поэтому не очищайте ее с инструмента! Возьмите тряпку или салфетку, чтобы вытереть руки после работы с этими частями.
Перед началом работы убедитесь, что аккумулятор инструмента отключен, вы не хотите, чтобы к устройству был подключен источник питания во время замены!
Шаг 1
Положите инструмент на бок так, чтобы оранжевые и белые предупреждающие ярлыки были обращены вверх.
Рычаг и база для аккумулятора инструмента должны указывать на вас.
Шаг 2

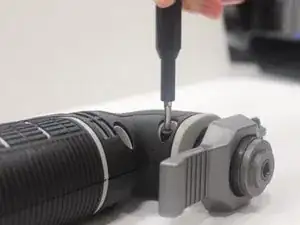

Используйте гаечный ключ на 5,5 мм, чтобы открутить шестигранную гайку.
Если шестигранная гайка не откручивается легко, вы можете использовать шестигранную отвертку на 3 мм, чтобы удерживать другую сторону винта на месте.
Шаг 3

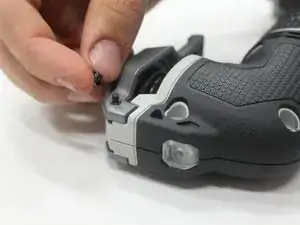

Переверните инструмент и снимите черный винт, который держит инструмент вместе.
Хорошо схватите винт, используя плоскогубцы, чтобы вытащить его из инструмента.
Шаг 4

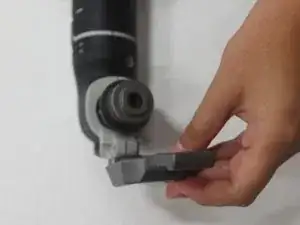

Зажмите рычаг пальцами и потяните его вверх и в сторону от инструмента. Рычаг легко снимается! Вы можете сжать рычаг, и он также снимется без труда.
При установке нового узла рычага убедитесь, что черная торсионная пружина (черный рожковый шарнир) правильно ориентирована.
Шаг 5
Положите инструмент на бок так, чтобы серые и оранжевые предупреждающие ярлыки были обращены вверх.
Используйте отвертку JIS #1, чтобы удалить 10 винтов, удерживающих инструмент вместе.
Шаг 6

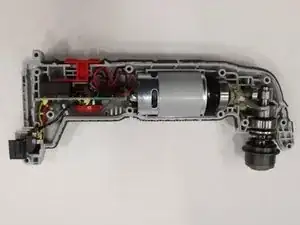

Снимите крышку, чтобы получить доступ к внутренним частям инструмента.
Шаг 7
Выдвинутые суставы шпинделя будут покрыты смазкой - возьмите салфетку, чтобы сохранить руки в чистоте!

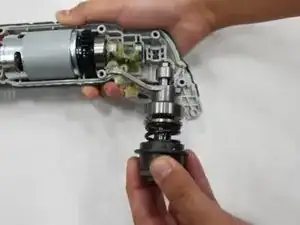

Удерживайте основание шпинделя и потяните его на себя.
Шпиндель должен легко выйти. Если нет, слегка покрутите его влево и вправо, потянув наружу.
Вы должны смазать суставы нового шпинделя перед установкой, иначе эти части перегреются и сломаются. Кроме того, вам придется маневрировать суставами шпинделя вокруг головы эксцентрикового вала. Наконец, приложите легкое усилие, чтобы защелкнуть шпиндель на место.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
