Замена сборки мотора с валом Dremel 7300 MiniMite без проводов
Если мотор перегорел или сломался переключатель питания, вам потребуется полностью новый мотор и вал, так как они идут как одно целое. Это руководство покажет, как разобрать и удалить сборку мотора с валом.
Шаг 1

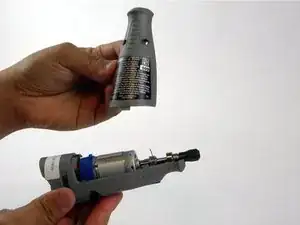

Оттяните назад язычки фиксаторов, чтобы отключить аккумуляторный блок от корпуса.
При установке нового аккумулятора может потребоваться его зарядить перед использованием.
Шаг 2

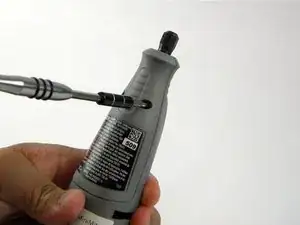

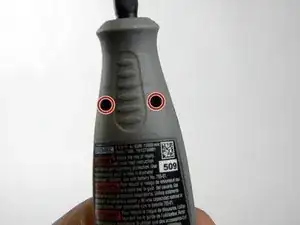

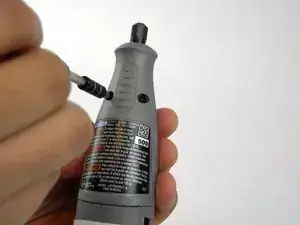

Удалите два винта с задней части устройства с помощью отвертки Torx Security TR10.
Убедитесь, что вы удалили аккумулятор перед тем, как продолжить, так как случайное включение устройства во время разборки может быть опасным из-за высокоскоростных компонентов внутри.
Шаг 3

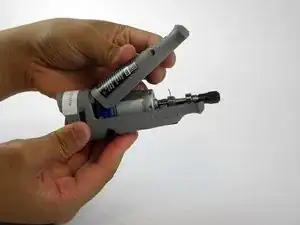

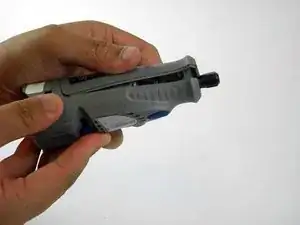

Снимите не подкручиваемую пластиковую крышку под углом, отводя её от кончика устройства.
Аккуратно поднимите крышку. Не потребуется много усилий для её удаления.
Шаг 4

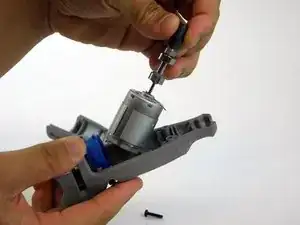

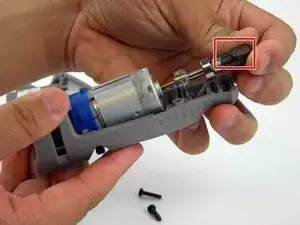

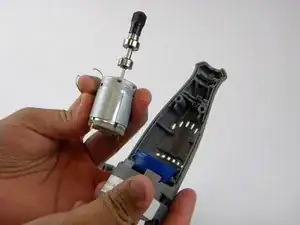

Аккуратно поднимите кончик сборки мотора с валом, затем вытащите сборку.
Синий контакт аккумулятора и пружина для кнопки блокировки вала могут вылететь, когда вы удалите сборку мотора с валом. Убедитесь, что вы следите за этими деталями, так как они очень маленькие.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
