Замена переднего света на Ridgid JobMax R2851 Series B

Электрические инструменты

Этот гид предназначен для замены переднего света на Ridgid JobMax R2851 Series B. Он будет полезен, если передний свет устройства перегорел, и вы хотите его заменить.

Этот ремонт требует минимального набора инструментов, указанных в руководстве, и может быть выполнен за короткое время. Кроме того, не забудьте отключить устройство от сети перед началом любых ремонтов, чтобы избежать риска электрического удара.

Шаг 1

Отключите устройство от сети.

Сориентируйте устройство так, чтобы триггер был направлен вниз.

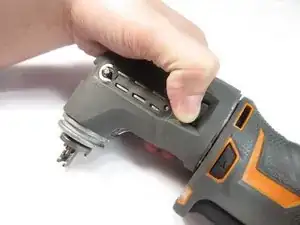

Поместите большой и указательный пальцы на две кнопки, расположенные на голове инструмента.

Нажмите на обе кнопки и снимите головку инструмента.

Шаг 2

Ослабьте все восемь винтов T10 Torx размером 15 мм.

Вам не нужно полностью вынимать винты; просто ослабьте их настолько, чтобы оболочка устройства начала открываться.

Шаг 3

Сориентируйте устройство так, чтобы конец шнура был направлен вверх.

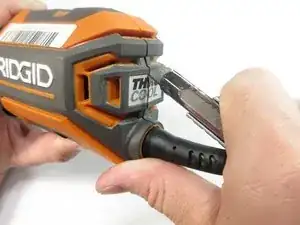

Возьмите небольшой резак и прорежьте шов сзади, убедившись, что вы режете только наклейку.

Сделайте поверхностный разрез, чтобы не повредить внутренние компоненты.

Шаг 4

Полностью удалите все восемь винтов T10 Torx размером 15 мм.

Шаг 5

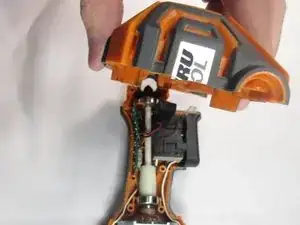

Снимите корпус устройства, удерживая его заднюю часть и поворачивая к передней части устройства.

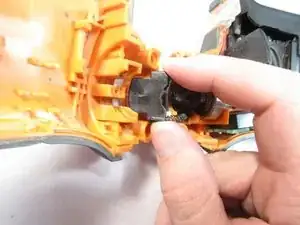

После разделения устройства осторожно потяните за узел триггера, чтобы извлечь его с одной стороны корпуса.

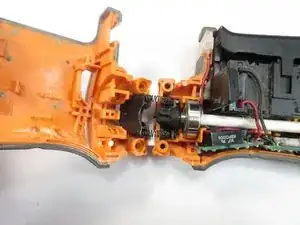

Осторожно обращайтесь с механизмом блокировки головки устройства при снятии.

Шаг 6

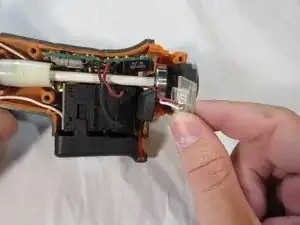

После разборки устройства возьмите светодиодный светильник, расположенный перед триггером.

Сдвиньте светильник вверх и вытащите его, освободив от устройства.

Шаг 7
