Замена подшипникового узла Dremel 4000

Начните с удаления крышки корпуса, открутив ее.

Затем открутите в данный момент доступную гайку патрона, удерживая кнопку блокировки вала.

Чтобы снять гайку патрона, возможно, вам потребуется использовать малый открытый ключ, который идет в комплекте с Dremel.

С помощью рук осторожно снимите подвеску с корпуса.

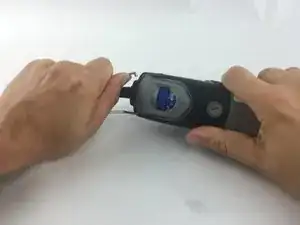

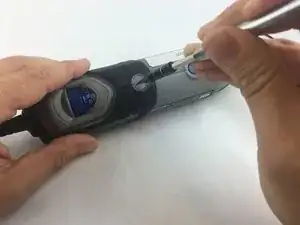

Снимите крышки щеток (по одной с каждой стороны) с помощью битой с плоской головкой.

Крышки щеток имеют пружинный механизм.

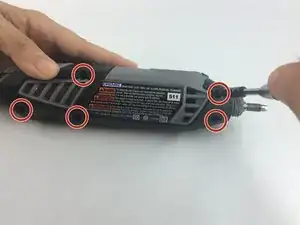

С помощью битки Torx 15 открутите 5 винтов (12,5 мм), которые крепят корпус.

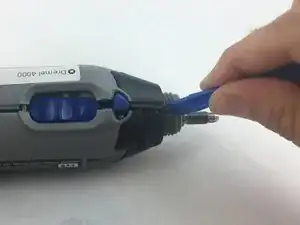

Используйте пластиковый инструмент для открытия, чтобы осторожно втиснуть жесткие пластиковые резьбы.

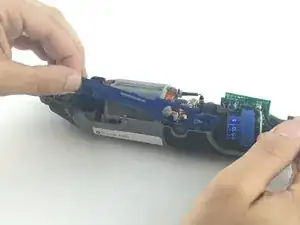

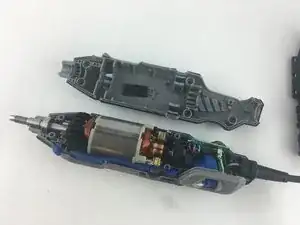

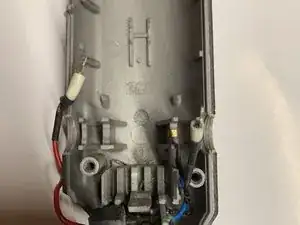

Осторожно снимите заднюю часть корпуса, чтобы ничего не выпало из компонентов.

Чтобы получить доступ к электрической сборке, снимите крышку регулятора скорости и синюю рычаг власти, и уберите их в сторону.

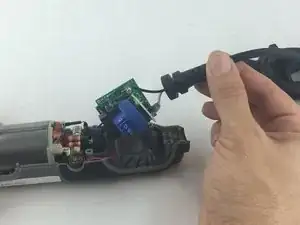

С помощью пальцев осторожно вытащите печатную плату из корпуса. Это облегчит снятие силового кабеля.

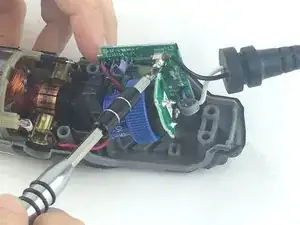

Каждый провод проходит через небольшое отверстие на печатной плате и фиксируется плоским винтом.

Ослабьте винт достаточно, чтобы снять провод, осторожно потянув его рукой.

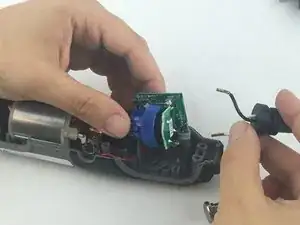

Осторожно снимите оба провода с печатной платы руками.

Обратите внимание, с какой стороны находится черный провод, а с какой — белый.

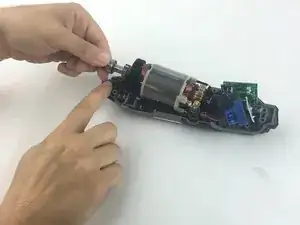

Осторожно потяните за вал, чтобы вынуть его из корпуса.

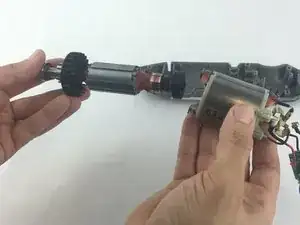

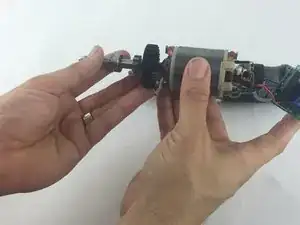

Удерживайте сборку поля одной рукой и подшипниковый узел другой рукой.

Осторожно вытащите подшипниковый узел из сборки поля.
