Замена сетевого шнура Ridgid JobMax R2851 Series B
Это руководство по замене шнура для Ridgid JobMax R2851 Series B. Оно полезно, если вы заметили внезапные включения и отключения инструмента или нестабильную работу. Также подходит, если инструмент полностью перестал работать, а мотор и щётки в хорошем состоянии.
Для этого ремонта требуется минимальный набор инструментов, указанный в руководстве, и он занимает небольшое время. Также не забудьте отключить устройство от сети перед началом работ, чтобы избежать риска поражения электричеством.
Шаг 1
Отключите устройство от сети.
Разместите устройство так, чтобы триггер был направлен вниз.

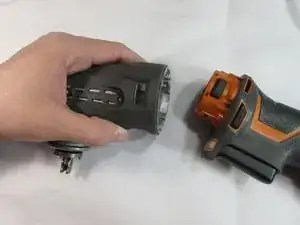

Поместите большой и указательный пальцы на две кнопки, расположенные на головке инструмента.
Нажмите две кнопки и снимите головку инструмента, потянув её.
Шаг 2

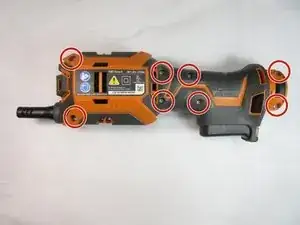

Ослабьте все восемь 15 мм винтов Torx T10.
Пока необязательно полностью выкручивать винты; ослабьте их лишь настолько, чтобы корпус устройства начал разъезжаться.
Шаг 3
Разместите устройство так, чтобы конец шнура был направлен вверх.

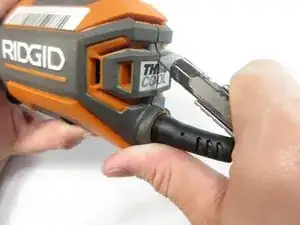

Возьмите небольшой режущий инструмент и прорежьте шов на задней панели, убедившись, что вы режете только наклейку.
Сделайте неглубокий надрез, чтобы не повредить внутренние компоненты.
Шаг 4

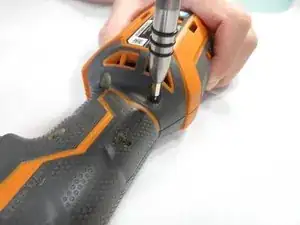

Полностью выкрутите все восемь 15 мм винтов Torx T10.
Шаг 5
Снимите корпус прибора, захватив его сзади и поворачивая к передней части устройства.
После разделения корпуса аккуратно вытяните узел триггера, чтобы снять его с одной стороны корпуса.
Будьте внимательны к фиксатору головки устройства при снятии.
Шаг 6

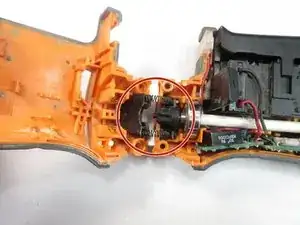

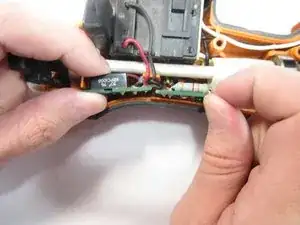

Возьмитесь за обе стороны двух зелёных плат и сдвиньте их вверх.
Возьмитесь за обе стороны триггера устройства и сдвиньте его вверх.
Нет необходимости полностью снимать эти детали. Сдвиг вверх обеспечивает необходимое пространство.
Шаг 7

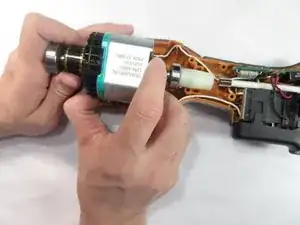

Крепко возьмите мотор и потяните в сторону задней части инструмента, поворачивая вперёд-назад, пока мотор не освободится.
При установке мотора используйте лопатку, чтобы оттянуть щётки назад. Это позволит мотору занять своё место.
Шаг 8

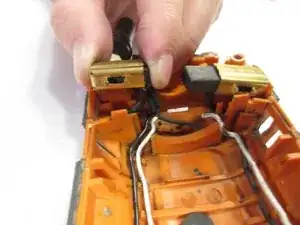

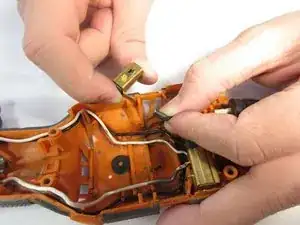

Сожмите щётку и подденьте вверх от центра части, чтобы снять её с устройства.
Осторожно, чтобы не повредить контакты в нижней части щётки.
Шаг 9

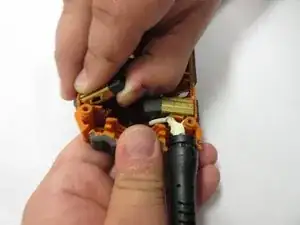

Крепко удерживайте щётку в одной руке и тяните за основание провода, чтобы отсоединить его.
Шаг 10
Перережьте клей, фиксирующий шнур.
Будьте осторожны, чтобы не повредить корпус или шнур при разрезании клея.
Шаг 11

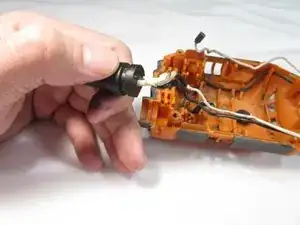

Поднимите шнур и вытащите его из устройства.
Шаг 12

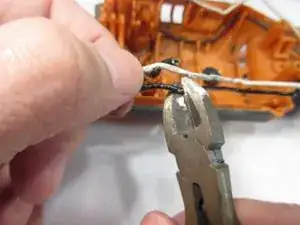

Перережьте каждый из двух проводов, соединяющих шнур с устройством.
Имейте в виду, что провода нужно перерезать достаточно низко, чтобы оставить длину для повторной проводки.
Зачистите провода и припаяйте заменяющий шнур.
Обмотайте место пайки изолентой перед сборкой устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
