Замена направляющей кнопки Ridgid JobMax R2851 серии B
Это руководство предназначено для направляющей кнопки на Ridgid JobMax R2851 серии B. Оно будет полезно, если Вы заметили внезапные изменения направления работы двигателя. Подойдёт также, если кнопка полностью перестала работать, а двигатель и кнопка при визуальном осмотре в порядке.
Для ремонта требуются минимальные инструменты, перечисленные в руководстве, и он может быть выполнен за короткое время. Также не забудьте отключить устройство от сети перед началом любых работ, чтобы избежать риска поражения электричеством.
Шаг 1
Отключите устройство от сети.
Разместите устройство так, чтобы курок был направлен вниз.

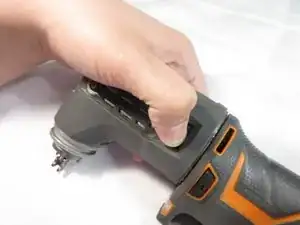

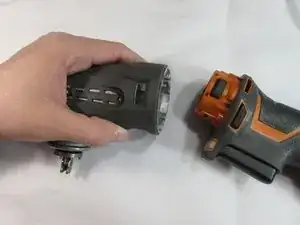

Поместите большой и указательный палец на две кнопки, расположенные на головке инструмента.
Нажмите обе кнопки и снимите головку инструмента, потянув её.
Шаг 2

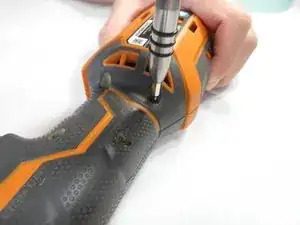

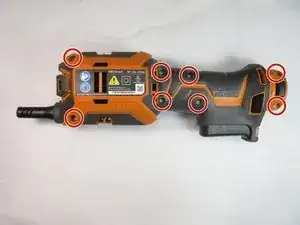

Ослабьте все восемь винтов Torx T10 длиной 15 мм.
Пока не нужно полностью выкручивать винты; достаточно ослабить их настолько, чтобы корпус устройства начал раскрывать.
Шаг 3
Разместите устройство так, чтобы конец шнура был направлен вверх.

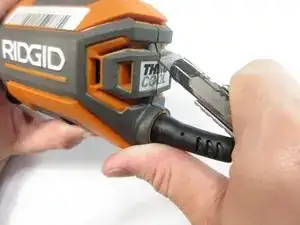

Возьмите небольшой резательный инструмент и прорежьте по шву на задней части, убедившись, что вы режете только наклейку.
Сделайте мелкий надрез, чтобы не повредить внутреннее оборудование.
Шаг 4

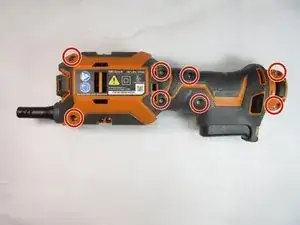

Полностью удалите все восемь винтов Torx T10 длиной 15 мм.
Шаг 5

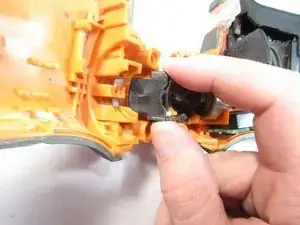

Снимите корпус устройства, схватив его сзади и поворачивая к передней части устройства.
После разделения корпуса аккуратно потяните узел курка, чтобы вынуть его из одной стороны корпуса.
При снятии следите за запирающим механизмом головки устройства.
Шаг 6

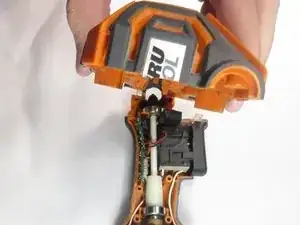

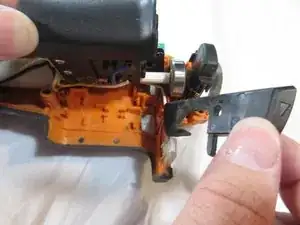

Возьмите механизм курка и поднимите его вверх и от устройства.
Будьте осторожны при подъёме — он всё ещё соединён короткими проводами.
Шаг 7

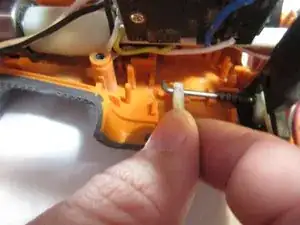

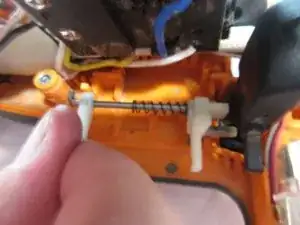

Сдвиньте и покрутите металлический стержень, фиксирующий направляющую кнопку.
Этот стержень закреплён в двух небольших отверстиях направляющей кнопки, поэтому движение вверх и вправо будет оптимальным.
Шаг 8

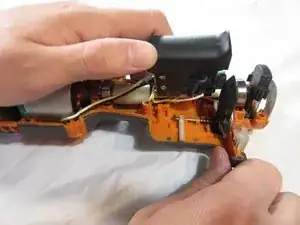

Сдвиньте направляющую кнопку вверх и вытащите её из устройства.

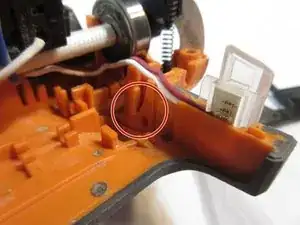

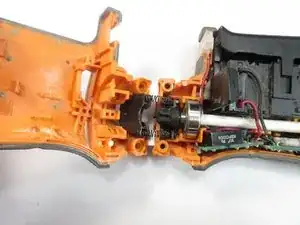

Отверстие и паз для сборки
После замены кнопки металлический стержень вставляется в небольшое отверстие и паз справа от кнопки. Маленькая пружина должна быть сдвинута, чтобы установить её на место.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
