Замена механизма блокировки вала Dremel 7300 MiniMite на беспроводном устройстве
Используйте это руководство, чтобы заменить повреждённый или утерянный механизм блокировки вала в вашем Dremel 7300 MiniMite Cordless.
Механизм блокировки вала — это запорное устройство, которое позволяет заменить насадку Dremel. Механизм фиксирует вал мотора, когда нажата кнопка блокировки вала, что останавливает вращение вала и позволяет снять насадку вручную. Когда механизм блокировки вала повреждён (часто при падении Dremel), кнопка блокировки вала может перестать работать должным образом.
Шаг 1
Оттяните фиксирующие язычки, чтобы отсоединить аккумуляторный блок от корпуса.
При установке нового аккумулятора возможно потребуется его зарядить перед использованием.
Шаг 2
Удалите два винта с задней части устройства при помощи отвертки TR10 Torx Security.
Перед продолжением убедитесь, что аккумулятор вынут, так как случайное включение устройства во время разборки опасно из‑за высокоскоростных вращающихся частей внутри.
Шаг 3
Снимите открученный пластиковый кожух под углом, отводя его от носика устройства.
Поднимайте кожух аккуратно. Для снятия не потребуется много усилий.
Шаг 4
Осторожно приподнимите носик узла вала мотора, затем вытяните весь узел.
Синий контакт аккумулятора и пружина кнопки блокировки вала могут выскочить при извлечении узла вала мотора. Следите за этими деталями — они очень маленькие.
Шаг 5

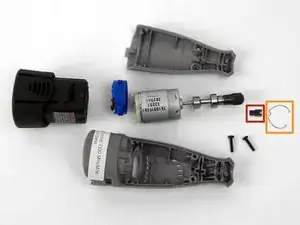

Механизм блокировки вала состоит из двух деталей:
Ключ.
Проволочное кольцо.
Ключ удерживает проволочное кольцо на месте, а проволочное кольцо фиксирует вал мотора.
Шаг 6

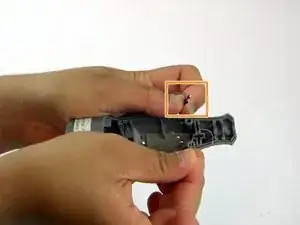

Удалите проволочное кольцо из устройства.
Проволочное кольцо могло выйти вместе с извлечённым узлом вала мотора.

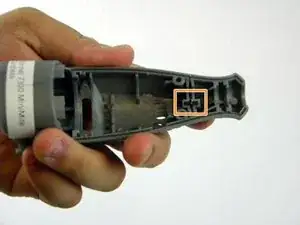

Извлеките ключ из его паза.
Шаг 7

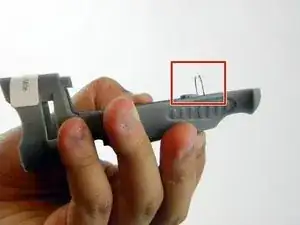

Убедитесь, что механизм блокировки вала правильно собирается при обратной сборке устройства.

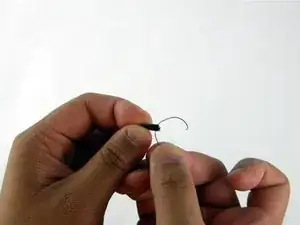

Выемка в проволочном кольце должна точно ложиться на ключ, как показано на фото.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
