Замена игольчатого подшипника Porter-Cable PCC710B
Это руководство для многофункционального инструмента Porter-Cable 20V с номером модели: PCC710B. Следуйте этому руководству, чтобы заменить игольчатый подшипник.
Подшипник — это устройство, предназначенное для обеспечения вращательного и линейного движения, уменьшения трения и выдерживания нагрузок одновременно. Подшипники — расходный элемент, которые часто требуют замены. Когда подшипник изнашивается, он издаёт скрежет, рычание или гудение, сопровождающееся вибрацией.
Вы можете посмотреть здесь другой способ устранения странных шумов, исходящих от вашего инструмента — возможно, проблема не в игольчатом подшипнике.
СОВЕТ: При работе с этими деталями вы столкнётесь с густой жёлтоватой смазкой. Частям инструмента нужна эта смазка для работы, поэтому не удаляйте её с инструмента! Возьмите с собой тряпку или салфетку, чтобы вытереть руки после работы с этими деталями.
Перед началом этого руководства убедитесь, что аккумулятор инструмента снят — вы не хотите, чтобы источник питания был подключён к устройству во время этой замены!
Шаг 1
Положите инструмент на бок так, чтобы оранжевые и белые предупреждающие наклейки с штрихкодами были повернуты вверх.
Рычаг и основание для аккумулятора инструмента должны быть направлены к вам.
Шаг 2
Используйте головку на 5,5 мм, чтобы отвинтить шестигранную гайку.
Если шестигранная гайка отвинчивается с трудом — можно использовать отвертку с головкой HEX 3 мм, чтобы зафиксировать другую сторону винта.
Шаг 3
Переверните инструмент и снимите чёрный винт, удерживающий корпус вместе.
Хватайтесь за винт плоскогубцами, чтобы вытащить его из инструмента.
Шаг 4
Сожмите рычаг пальцами и потяните его вверх и от инструмента. Рычаг легко снимается! Можно сжимать рычаг, и он так же легко отойдёт.
При установке новой сборки рычага убедитесь, что чёрная торсионная скоба (чёрный скобообразный шарнир) установлена в правильной ориентации.
Шаг 5
Положите инструмент на бок так, чтобы серые и оранжевые предупреждающие наклейки были обращены вверх.
Используйте отвертку JIS #1, чтобы удалить 10 винтов, удерживающих корпус инструмента.
Шаг 6
Снимите корпус, чтобы получить доступ к внутренним частям инструмента.
Шаг 7

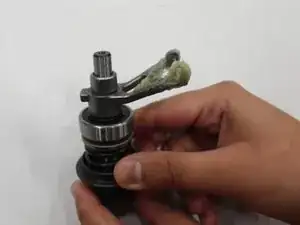

Вытянутые рычаги шпинделя будут покрыты смазкой — приготовьте салфетку, чтобы сохранить руки чистыми!
Схватите основание шпинделя и вытащите его к себе.
Шпиндель должен выходить легко. Если нет, слегка поворачивайте его влево и вправо, одновременно вытягивая.
Перед установкой новый шпиндель необходимо смазать по рычагам, иначе эти детали будут перегреваться и ломаться. Кроме того, придётся провести рычаги шпинделя вокруг головки эксцентрикового вала. Наконец, приложите небольшую силу, чтобы защёлкнуть шпиндель на месте.
Шаг 8

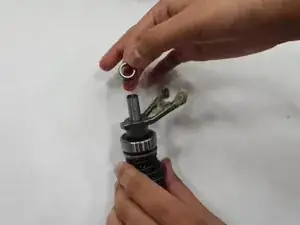

Снимите вручную серебристое кольцевое игольчатое подшипник, расположенное сверху сборки шпинделя.

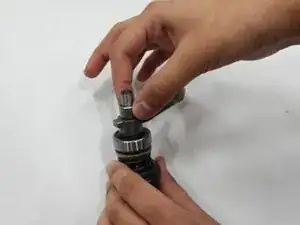

При установке просто разместите новый игольчатый подшипник на валу сборки шпинделя.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
