Замена электрической сборки Dremel 4000

Начните с удаления крышки корпуса, открутив её.

Далее, удерживая кнопку блокировки вала, открутите теперь оголённую гайку цанги.

Для снятия гайки цанги может потребоваться использовать небольшой накидной ключ, поставляемый с Dremel.

Аккуратно снимите подвеску с корпуса руками.

Снимите крышки щёток (по одной с каждой стороны) с помощью биты с плоским шлицем.

Крышки щёток имеют пружинный механизм.

С помощью биты Torx T15 снимите 5 винтов (12,5 мм), которые держат корпус вместе.

Используйте пластиковый инструмент для открывания, чтобы аккуратно разжать жёсткие пластиковые защёлки.

Снимите заднюю часть корпуса руками, чтобы ни один компонент не выпал.

Чтобы получить доступ к электрической сборке, снимите крышку регулятора скорости и синий рычаг питания и отложите их в сторону.

Аккуратно потяните плату пальцами из корпуса. Это упростит снятие сетевого кабеля.

Каждый провод продевается через маленькое отверстие на плате и фиксируется винтом с плоской головкой.

Ослабьте винт лишь настолько, чтобы можно было снять провод, аккуратно потянув его рукой.

Аккуратно снимите оба провода с платы руками.

Обратите внимание, с какой стороны расположен чёрный провод, а с какой — белый, для правильной сборки.

Осторожно потяните за вал, чтобы вынуть его из корпуса.

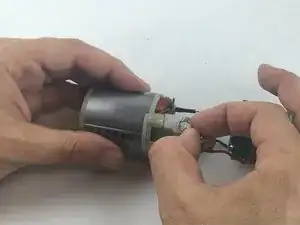

Крепко держите магнитную сборку одной рукой и подшипниковый узел другой.

Аккуратно выдвиньте подшипниковый узел из магнитной сборки.

Крепко удерживая магнитную сборку в одной руке, аккуратно снимите красный и чёрный провода, соединяющие электрическую сборку с магнитной сборкой.

Запомните, в какой разъём вставляется красный провод, а в какой — чёрный для правильной сборки.

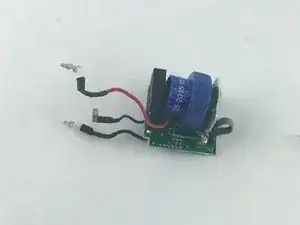

Это ваша полностью снятая электрическая сборка.
