Замена шестерни-пиниона Porter-Cable PC60TAG

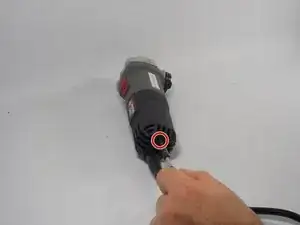

Используя крестовую отвертку #2, выверните винт 3/4" на задней крышке.

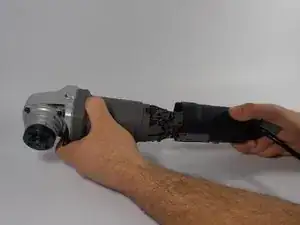

Держась за переднюю часть устройства, осторожно сдвиньте заднюю крышку вдоль шнура.

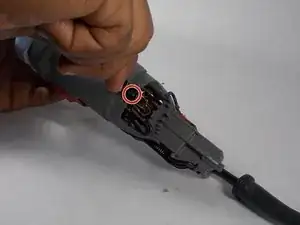

Используя крестовую отвертку #2, выверните винт 1/2", фиксирующий щеткодержатель двигателя. Повторите с другой стороны.

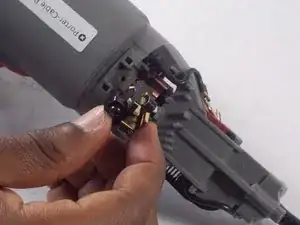

Осторожно отведите щеткодержатель двигателя от остальной части устройства; провод можно оставить подключённым. Повторите с другой стороны.

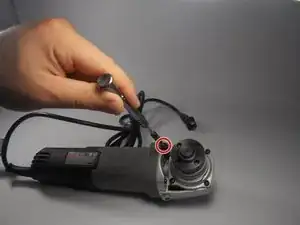

Используя крестовую отвертку #2, выверните один черный фиксирующий винт длиной 1".

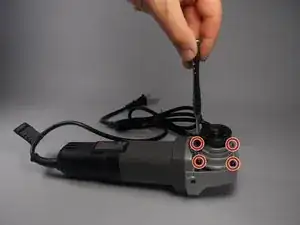

Используя крестовую отвертку #2, выверните четыре винта крестовой формы длиной 1/2" вокруг головной шестерни.

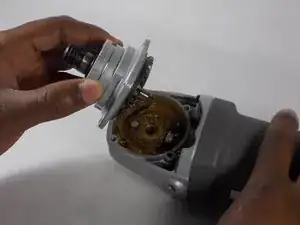

Осторожно отведите головную шестерню от устройства и отложите в сторону.

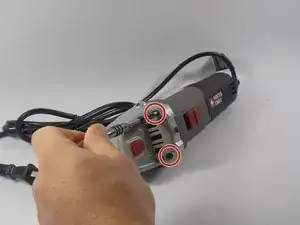

Используя крестовую отвертку #2, выверните два винта длиной 1/2", крепящие головку к корпусу со стороны основания шлифовальной машины.

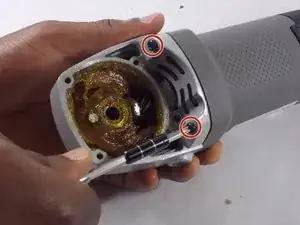

Используя крестовую отвертку #2, выверните ещё два винта длиной 1/2", крепящие головку к корпусу со стороны верхней части шлифовальной машины.

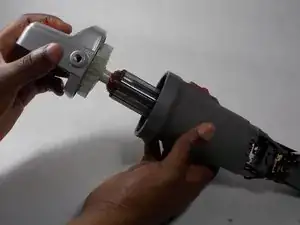

Держа головку устройства, осторожно извлеките моторный узел из корпуса устройства.

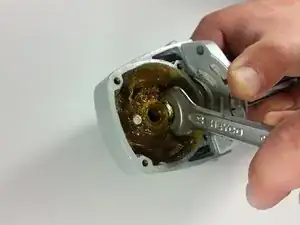

Используя ключ 9/16", ослабьте шпиндельную гайку внутри головки, удерживающую моторный узел.

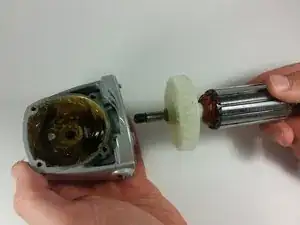

Отведите моторный узел от головки и отложите в сторону.

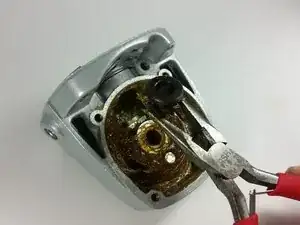

С помощью тонкогубцев снимите шестерню-пинион с головки.
