Разборка Milwaukee M12 2457-20
В этом руководстве показано, как разобрать беспроводной трещоточный ключ Milwaukee M12 3/8" для доступа к различным деталям для замены или ремонта.
Шаг 1

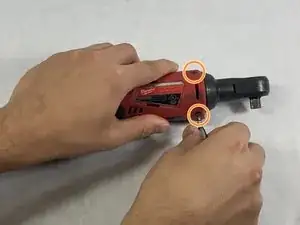

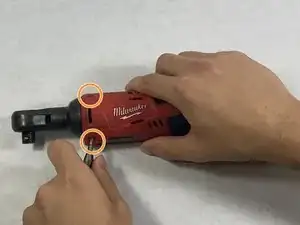

Открутите четыре винта M3 x 10 с головкой T-10, расположенные на шейке.
Шаг 2

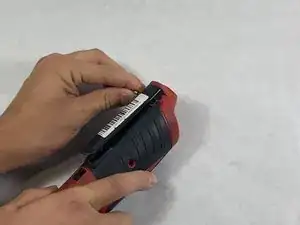

Выньте штифт пружины из рычага переключателя и снимите рычаг переключателя.
Шаг 3

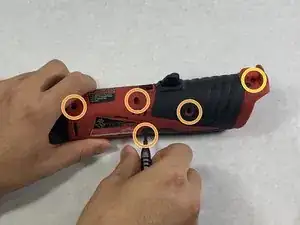

Открутите четыре винта M2.6 x 14 ST с головкой T-8, расположенные на корпусе.
Открутите винт M2.6 x 10 ST с головкой T-8, расположенный под рычагом переключателя.
Шаг 4

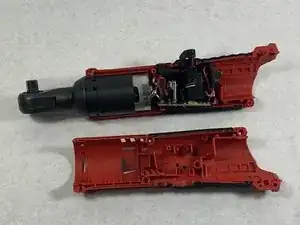

Разъедините две части корпуса инструмента.
Снимите сборку вилки 3/8" и узел двигателя из корпуса инструмента.
Шаг 5

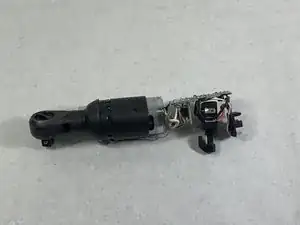

Удалите соединительный штифт, соединяющий сборку вилки 3/8" и узел двигателя.

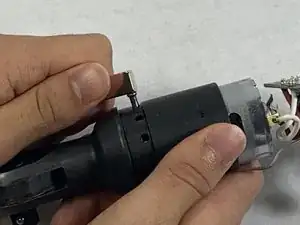

Извлеките коленчатый вал, планетарные шестерни, сборку каретки и зубчатое кольцо из узла двигателя.
Учтите, что эти детали смазаны консистентной смазкой.
Шаг 6
Вы успешно разобрали устройство.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
