Замена узла двигателя Porter-Cable PC60TAG
Со временем в двигателе Porter-Cable PC60TAG могут возникнуть неисправности, требующие замены. В этом руководстве показано, как выполнить эту процедуру.
Шаг 1

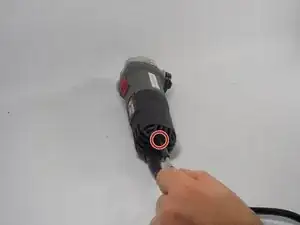

Отверткой Phillips №2 отвёрните 3/4" винт с крестообразным шлицем на задней крышке.
Шаг 2
Держав переднюю часть устройства, осторожно сдвиньте заднюю крышку над шнуром.
Шаг 3
Отверткой Phillips №2 отвёрните 1/2" винт с крестообразным шлицем, удерживающий рычаг щётки двигателя. Повторите с другой стороны.
Шаг 4

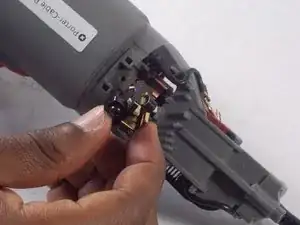

Осторожно оттяните рычаг щётки двигателя от корпуса устройства; провод можно оставить подключённым к устройству. Повторите с другой стороны.
Шаг 5

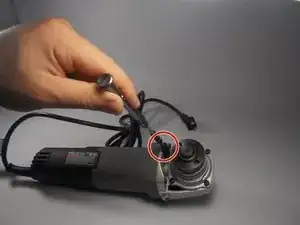

Отверткой Phillips №2 отвёрните 1" чёрный фиксирующий винт.
Шаг 6

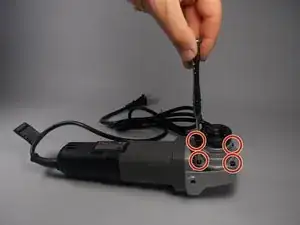

Отверткой Phillips №2 отвёрните четыре 1/2" винта с крестообразным шлицем вокруг шестерни головы.
Шаг 7

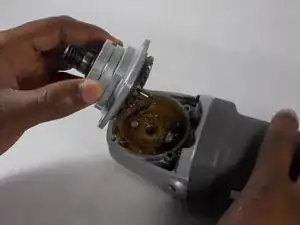

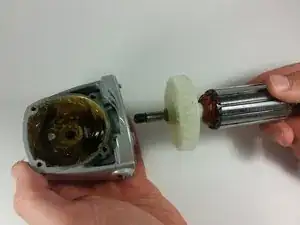

Осторожно вытяните шестерню головы из устройства и отложите в сторону.
Шаг 8

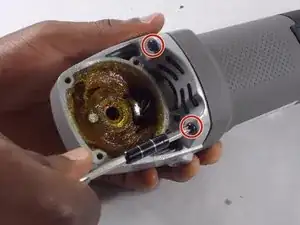

Отверткой Phillips №2 отвёрните два 1/2" винта, удерживающие головку на корпусе, на нижней стороне шлифовальной машины.
Шаг 9
Отверткой Phillips №2 отвёрните ещё два 1/2" винта, удерживающие головку на корпусе, на верхней стороне шлифовальной машины.
Шаг 10

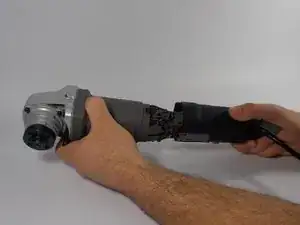

Держав за головку устройства, осторожно извлеките узел двигателя из корпуса устройства.
Шаг 11

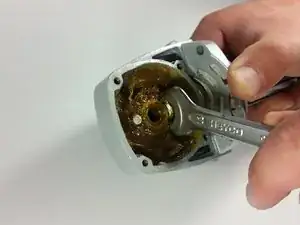

Ключом 9/16" ослабьте гайку шпинделя внутри головки, соединяющуюся с узлом двигателя.
Шаг 12

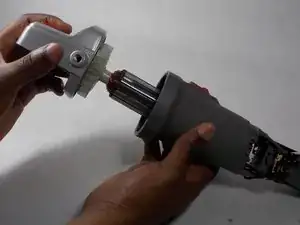

Оттяните узел двигателя от головки.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
