Замена сетевого кабеля / вилки Bosch PMF 180 E

Абсолютно сначала отключите устройство от питания. Безопасность превыше всего!

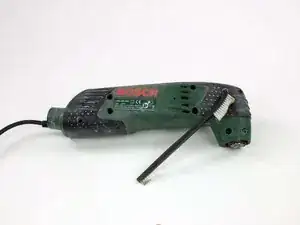

При необходимости немного очистите внешнюю поверхность, чтобы при вскрытии внутрь корпуса не попала дополнительная грязь — например тонкой щёткой, старой зубной щёткой или щёткой с жёсткой щетиной и т.д.

Очень полезно: взорванная схема со знакомыми обозначениями запчастей в конце описания.

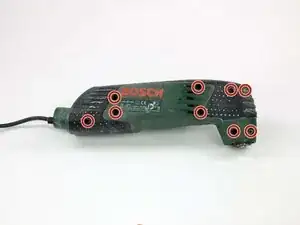

Ослабьте 9 винтов (комбинированный винт T20 / шлиц № 5)

Инструмент: T20 / TR20, который, среди прочего, включён здесь. Или отвёрткой с плоским лезвием № 5. Рекомендую T20 / TR20, так как он лучше держится и не повреждает винты.

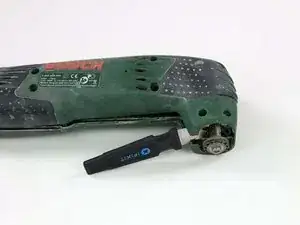

С помощью плоского предмета корпус теперь можно легко открыть по шву. Например, лопаткой, как показано здесь. Также подойдёт плоский нож или тонкая японская лопатка.

Если устройство сильно загрязнено, аккуратно подденьте в нескольких местах вдоль шва, пока корпус не откроется без применения силы.

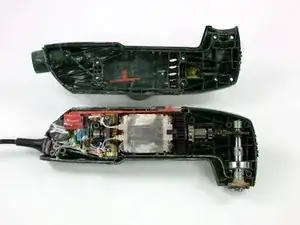

Корпус теперь открыт, можно переходить к дальнейшим шагам.

При необходимости можно выполнить очистку. (на этой фотографии видно, что это явно необходимо)

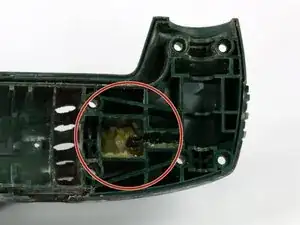

Не удаляйте смазку! Приводу она необходима. Разумеется, её можно заменить на новую.

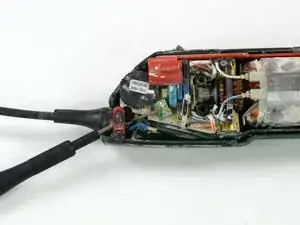

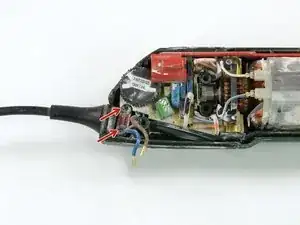

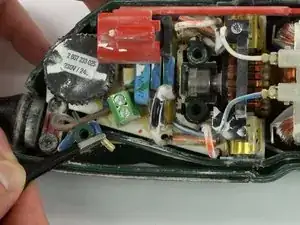

Сначала ослабьте два винта со шлицем № 3, чтобы провода можно было вынуть из зажима.

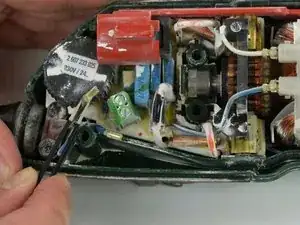

Выньте провода из держателя с помощью захватного инструмента. Например, пинцетом или небольшими плоскими пассатижами.

Теперь отверните два винта (T20 / шлиц № 5) крепления кабеля и снимите зажим.

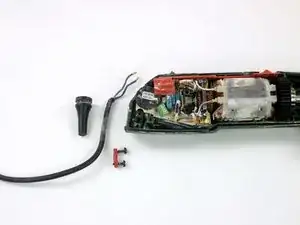

Кабель теперь можно вынуть из уплотнителя и заменить.
