Замена заднего подшипника мотора Milwaukee Impact Wrench 9070-20
Инструмент заднего подшипника управляет движением мотора устройства. Хотя случается редко, что эта часть выходит из строя, смещается или ржавеет, замена подшипника — важная операция.
В отличие от других руководств по замене, вам потребуется дополнительный инструмент помимо набора iFixit. Необходим съемник подшипников, который можно приобрести в любом хозяйственном или автозапчастном магазине примерно за $30.
Если инструмент работает медленно или не вращается вовсе, причиной может быть подшипник. В этом руководстве объяснены шаги, необходимые для замены.
Шаг 1
Убедитесь, что устройство отключено от источника питания, чтобы избежать поражения электрическим током.
Переверните устройство так, чтобы серая часть была направлена вправо.

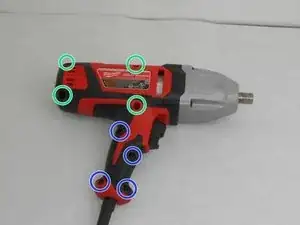

Удалите четыре винта 14 мм с помощью отвертки T20 Torx.
Удалите четыре винта 18 мм с помощью отвертки T20 Torx.
Шаг 2

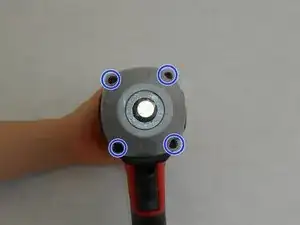

Держите устройство так, чтобы сборка редуктора была направлена прямо на вас.
Удалите четыре винта с помощью отвертки T20 Torx.

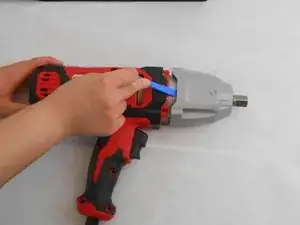

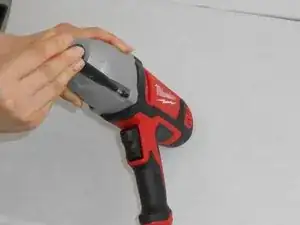

Используя пластиковый монтажный инструмент, отожмите сборку редуктора от корпуса-раковины.
Шаг 3
После удаления всех необходимых винтов аккуратно снимите верхнюю красную крышку с устройства.

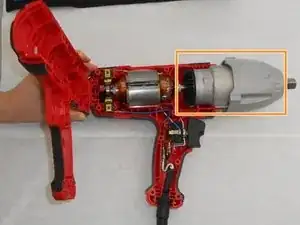

Снимите серую сборку мотора и редуктора.
Снимайте редуктор аккуратно, чтобы не повредить щетки.
Шаг 4

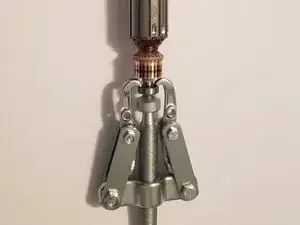

Установите съемник подшипников на подшипник.

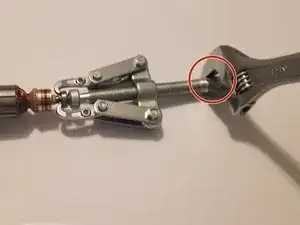

Затяните съемник до тех пор, пока подшипник не сойдет с вала мотора.
Для облегчения снятия слегка разогрейте подшипник пропановым горелкой.

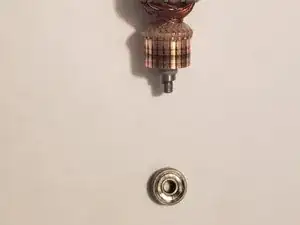

Нагрейте, а затем запрессуйте новый подшипник на вал.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
