Замена светодиода аккумулятора Durofix RV332
Этот гид можно использовать для замены неисправного индикатора светодиода аккумулятора в вашем Durofix RV332. Для завершения этого ремонта вам понадобятся новый светодиод аккумулятора, отвертка Phillips #0, пластиковый инструмент для открывания и паяльник.
Шаг 1

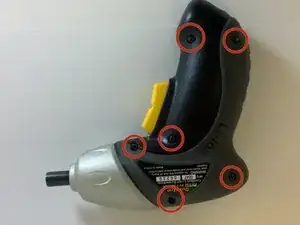

Удалите шесть винтов 13 мм с боковой стороны электрической отвертки с помощью отвертки Phillips #0.
Шаг 2

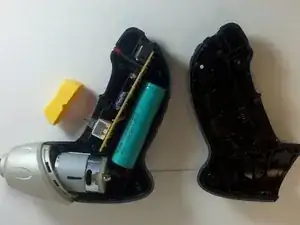

Используя пластиковый инструмент для открывания, разделите корпус на две части, чтобы получить доступ к внутренним компонентам аккумуляторной отвертки.
Шаг 3
Удалите печатную плату, светодиод, аккумулятор и сборку мотора из корпуса отвертки.

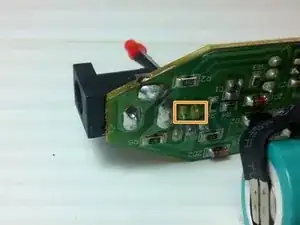

Используйте паяльник, чтобы расплавить припой с двух выводов светодиода на печатной плате.

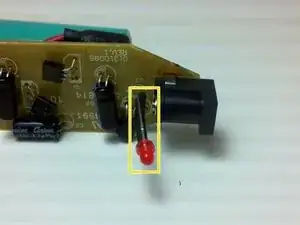

Удалите светодиод с печатной платы, пока припой все еще расплавлен.
Шаг 4

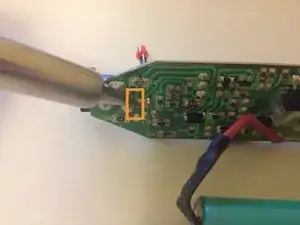

Вставьте положительный вывод нового светодиода в положительное отверстие на печатной плате и припаивайте его на место.

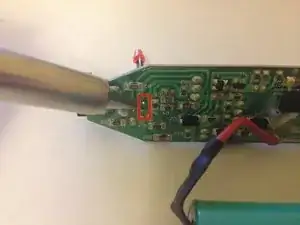

Вставьте отрицательный вывод светодиода в отрицательное отверстие на печатной плате и припаивайте его на место.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Установите печатную плату, новый аккумулятор, светодиод и сборку мотора. Соберите корпус и замените шесть винтов 13 мм в корпусе с помощью отвертки Phillips #0.
