Переключатель реверса/прямого хода ударного гайковёрта Milwaukee 9070-20
Переключатель реверса/прямого хода — одна из наиболее уязвимых частей этого устройства. Владельцы отмечали, что переключатель склонен к выходу из строя из-за интенсивного использования. Хотя замена не очень сложна, будьте осторожны с проводами вокруг него.
Если переключатель реверса/прямого хода не работает или вышел из строя, используйте это руководство для его замены в вашем устройстве.
Шаг 1
Убедитесь, что устройство отключено от источника питания, чтобы избежать поражения электрическим током.

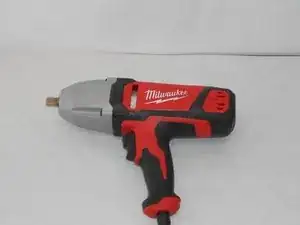

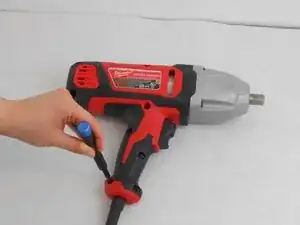

Переверните устройство и отверткой T20 Torx снимите четыре винта длиной 18 мм.
Отверткой T20 Torx снимите четыре винта длиной 14 мм.
Шаг 2

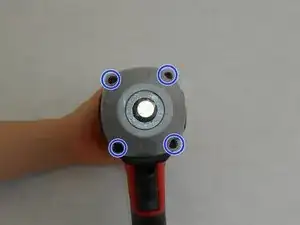

Снимите четыре винта в каждом углу узла редуктора с помощью отвертки T20 Torx.

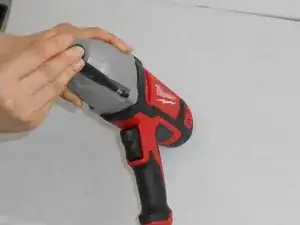

Используйте пластиковую лопатку, чтобы выдвинуть узел редуктора из корпуса устройства.
Шаг 3
Отделите верхнюю половину корпуса от инструмента.

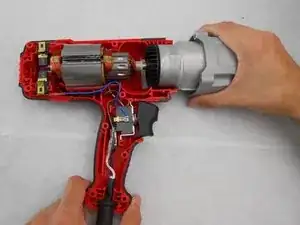

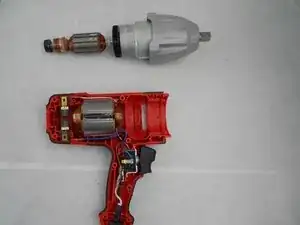

Снимите узел редуктора, сдвинув его вперёд.
Резкое тянущее движение может повредить щётки двигателя. Пожалуйста, снимаете аккуратно.
Втулки, возможно, потребуется сжать для облегчения извлечения двигателя.
Шаг 4

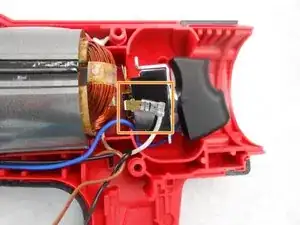

Подденьте переключатель и вытяните его из пластикового крепления.

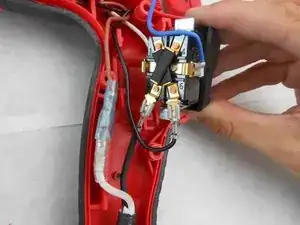

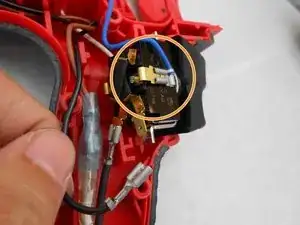

К задней части переключателя подключено шесть проводов.
Снимите чёрный провод обмотки магнитного поля с переключателя.
Шаг 5

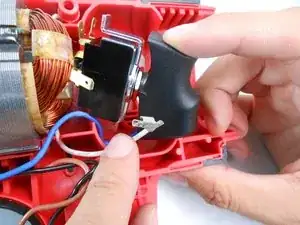

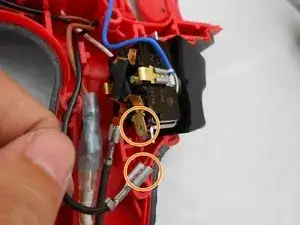

Снимите с разъёма синий нижний провод щётки (вверху справа).
Снимите с переключателя чёрный провод сети переменного тока.
Провода не обязательно снимать в определённом порядке, но это помогает уменьшить путаницу.
Шаг 6

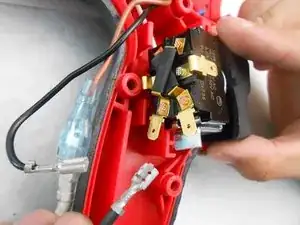

Переверните переключатель вертикально.
Снимите с разъёма белый верхний провод щётки.
Подключите все провода и вставьте новый переключатель обратно в пластиковое крепление.
Убедитесь, что все провода не касаются корпуса, чтобы они не были повреждены при сборке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
