Замена щеток мотора Porter-Cable PC60TAG
Щетки мотора Porter-Cable PC60TAG обеспечивают проводящий путь к мотору и могут изнашиваться по мере старения устройства. Используйте это руководство для замены щеток вашего Porter-Cable PC60TAG.
Шаг 1
С помощью отвертки Phillips #2 открутите винт 19 мм на задней крышке.
Отключите шлифовальную машину перед разборкой.
Шаг 2

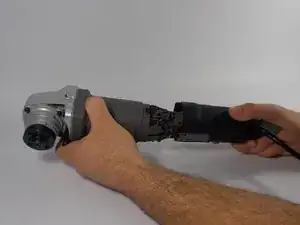

Держась за переднюю часть устройства, осторожно сдвиньте заднюю крышку над шнуром.
Шаг 3
С помощью отвертки Phillips #2 открутите винт 12 мм, удерживающий рычаг щетки мотора.
Шаг 4

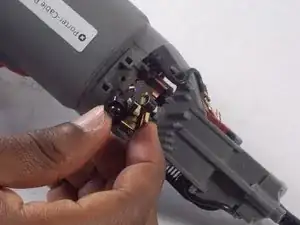

Осторожно потяните рычаг щетки мотора от устройства.
Шаг 5

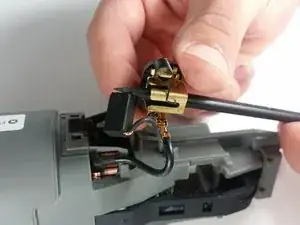

С помощью лопатки осторожно поднимите пружину на рычаге щетки мотора и аккуратно отведите ее в сторону от рычага щетки мотора.
Будьте осторожны, чтобы не перегибать пружину, так как это может повредить пружину и потребовать ее замены.
Шаг 6

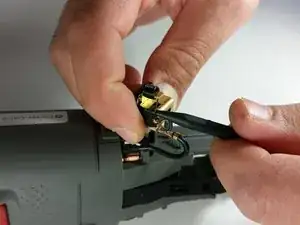

С помощью лопатки аккуратно выдвиньте щетку мотора из рычага.
Шаг 7

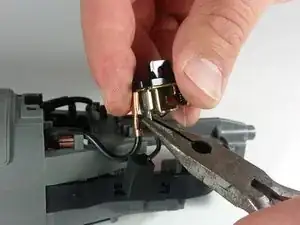

С помощью плоских щипцов аккуратно снимите терминал щетки мотора с рычага щетки мотора.
Повторите шаги 3-7 на другой стороне устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
