Замена обмотки статора двигателя ударного гайковерта Milwaukee 9070-20
Если двигатель инструмента вращается медленно или не вращается вовсе, возможно, потребуется замена обмотки статора. Чтобы убедиться, что проблема в обмотке статора, сначала убедитесь, что устройство получает питание и щетки в хорошем состоянии.
Шаг 1
Убедитесь, что устройство отключено от источника питания, чтобы избежать удара электричеством.

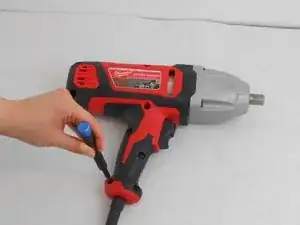

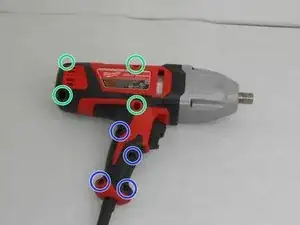

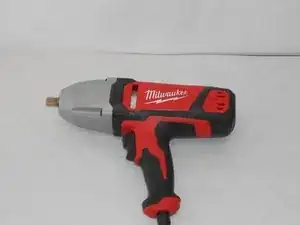

Переверните устройство и снимите четыре винта 18 мм с помощью отвертки Torx T20.
Снимите четыре винта 14 мм с помощью отвертки Torx T20.
Шаг 2

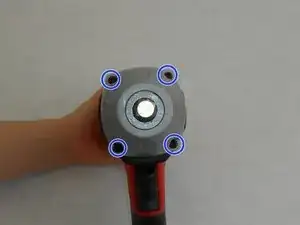

Снимите четыре винта в каждом углу корпуса редуктора с помощью отвертки T20.

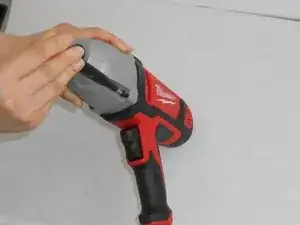

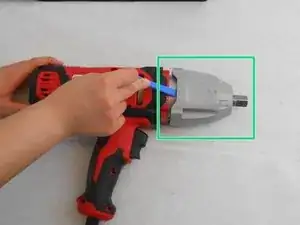

Используя пластиковый инструмент для открытия, сдвиньте корпус редуктора в сторону от основного корпуса.
Шаг 3

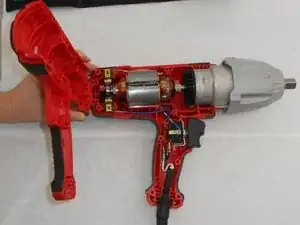

Отделите верхнюю половину корпуса-ракушки от инструмента.

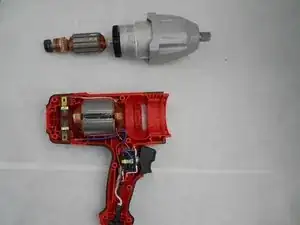

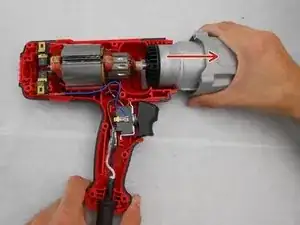

Сдвиньте корпус редуктора вперед и снимите его, отложите в сторону.
Резкое тянущее движение может повредить щетки двигателя. Снимайте аккуратно.
Возможно, потребуется сжать щетки двигателя, чтобы облегчить снятие корпуса редуктора.
Шаг 4

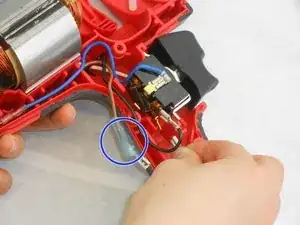

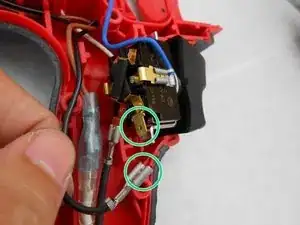

Отсоедините чёрный провод переменного тока от коричневого провода обмотки статора.
Отсоедините чёрный провод обмотки от переключателя.
Шаг 5
Тяните вверх прямо за обмотку статора, чтобы вынуть её из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
