Замена щеток мотора гайковерта Milwaukee Impact Wrench 9070-20
Чистка щеток мотора является важным способом обеспечения хорошей работы устройства. Если Вы слышите резкий звук при использовании устройства, возможно, пришло время заменить щетки мотора. Если щетки сильно изношены, инструмент может не работать вообще.
Если щетки мотора грязные или нуждаются в замене, воспользуйтесь этим руководством для замены щетки мотора в вашем устройстве.
Шаг 1
Убедитесь, что устройство отключено от электросети, чтобы избежать удара электрическим током.

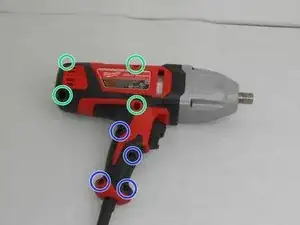

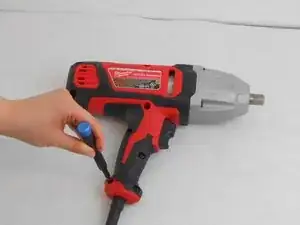

Переверните устройство и снимите (6) винтов 5 x 18мм с помощью отвертки T-20.
Снимите (4) винта 5 x 14мм с помощью отвертки T-20.
Шаг 2

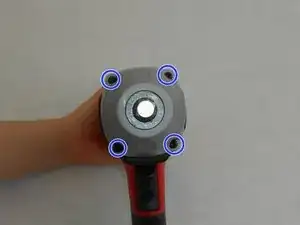

Держите устройство так, чтобы серый редуктор был обращен прямо к Вам.
Снимите четыре винта с помощью отвертки T-20.

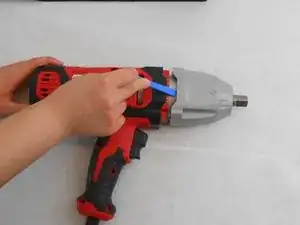

После удаления всех винтов воспользуйтесь маленьким пластиковым инструментом для открытия, чтобы сдвинуть редуктор вперед.
Шаг 3

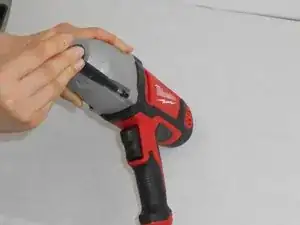

Аккуратно снимите верхнюю крышку.

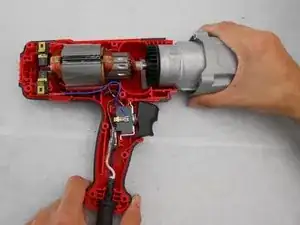

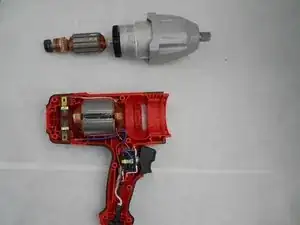

Вытяните мотор и редуктор спереди устройства и отложите в сторону.
Резкие движения могут повредить щетки мотора. Пожалуйста, снимайте их осторожно.
Щетки могут потребовать сжатия, чтобы мотор можно было снять.
Шаг 4

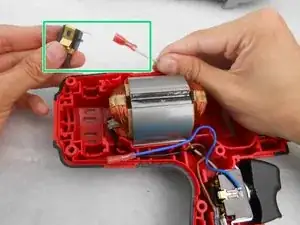

Снимите щетки с крепления, потянув корпус щетки прямо вверх.
Отключите синий провод от нижней щетки.
Отключите белый провод от верхней щетки.
Подключите провода к новой щетке и вставьте их обратно в крепление.
Щетки могут потребовать сжатия, чтобы мотор можно было вернуть на место.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
