Замена разъема зарядки Black and Decker LI2000
Используйте это руководство для снятия или замены разъема зарядки в вашем устройстве Black and Decker LI2000.
Шаг 1
Удалите следующие пять винтов
Три винта Phillips #1 длиной 20 мм
Один винт Phillips #000 длиной 10 мм
Один винт Phillips 31 длиной 13 мм
При удалении винта длиной 13 мм пружина может вылететь из отвертки. Убедитесь, что задняя часть отвертки направлена вдали от вашего лица и окружающих.
Шаг 2
Уберите черную наклейку с информацией о переработке.
Шаг 3

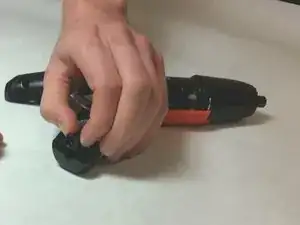

Используйте пальцы или пластиковый инструмент для открывания, чтобы раздвинуть корпус.
Шаг 4
Снимите пластиковый ползунок, подняв его с отвертки.
Вы можете оставить половину корпуса на отвертке, чтобы облегчить манипуляции с ней.
Шаг 5
Удалите четыре винта Phillips #1 длиной 15 мм.
Шаг 6
Используйте пластиковый инструмент для открывания, чтобы раздвинуть корпус.
Шаг 7
Оттяните разъем зарядки и плату от корпуса.
Шаг 8
Обратитесь к Руководству по пайке, чтобы удалить провода от разъема зарядки, нагревая существующий припой на контактах.
Не забудьте запомнить, какой провод был подключен к каждому контакту.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
