Ремонт аккумулятора шуруповерта Black and Decker 9074

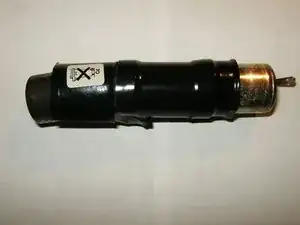

На изображении — оригинальный аккумулятор. Три элемента, обёрнутые мягкой пластиковой оболочкой.

Удалите пластик (я использовал канцелярский нож).

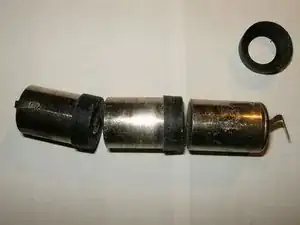

Теперь три элемента хорошо видны, а также способ их последовательного соединения: положительный контакт одного элемента подключён к отрицательному контакту следующего. Каждый элемент отделён резиновым изолятором.

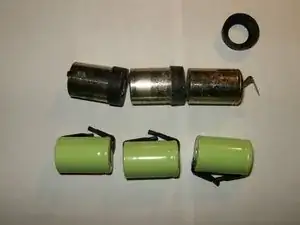

На изображении сверху вниз показан изолятор, находящийся на верхней части элементов. Далее — старые три элемента, а внизу — новые.

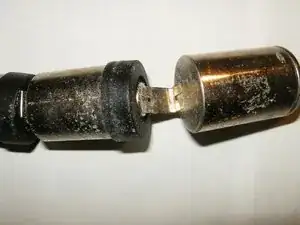

Контакты на старых элементах соединены точечной сваркой.

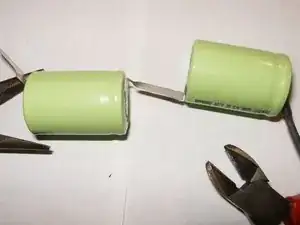

Разъедините соединения бокорезами или ножницами. Это позволит снять изоляторы.

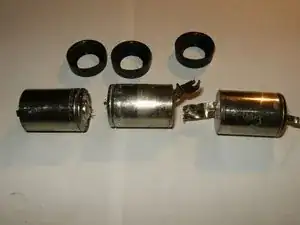

Здесь все элементы разъединены, а изоляторы удалены.

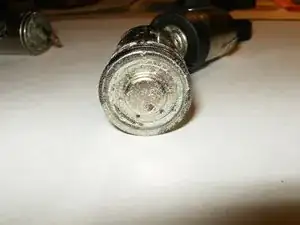

На каждом из старых элементов видно значительное коррозионное повреждение.

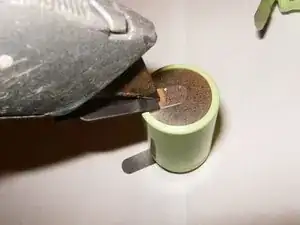

Чтобы подготовить новые элементы, необходимо удалить термоусадочную изоляцию с контактных площадок. Я удалил её канцелярским ножом.

На изображении — первый элемент с удалённой изоляцией. Подготовьте таким же образом все элементы.

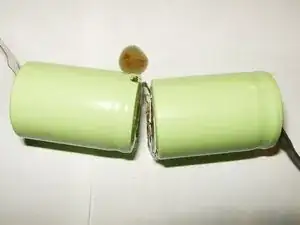

Совместите положительный контакт первого элемента с отрицательным контактом второго элемента.

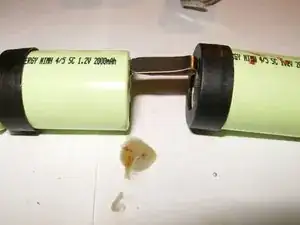

Так как контакты будут припаяны друг к другу, я нанёс припойный флюс на контактные площадки перед пайкой.

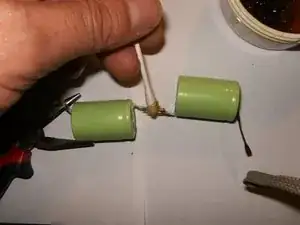

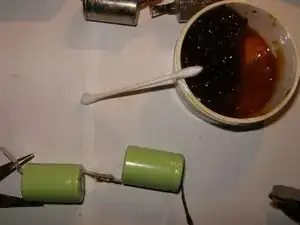

Нанесите флюс на контактные площадки; в моём случае я использовал ватную палочку.

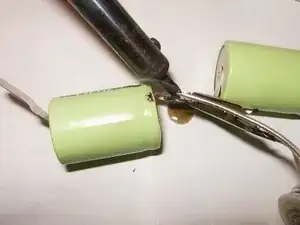

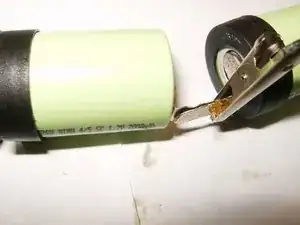

После точного совмещения зафиксируйте положение с помощью зажима-крокодила.

Теперь запаяйте контакты вместе. Я использовал паяльник мощностью 30 Вт с тупым жалом.

Первая попытка. К счастью, я заметил, что забыл установить резиновый изолятор перед переходом к следующему элементу. Распаяйте соединение, чтобы исправить это.

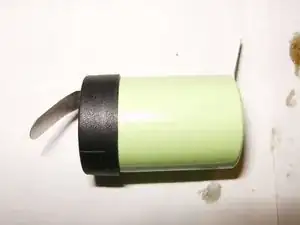

На изображении — следующий элемент, правильно подготовленный.

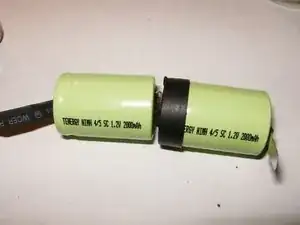

Первые два элемента, отделённые изолятором, соединены пайкой.

Второй и третий элементы подготовлены и совмещены.

Нанесён флюс, применён зажим-крокодил для фиксации положения.

Запаяйте контакты вместе.

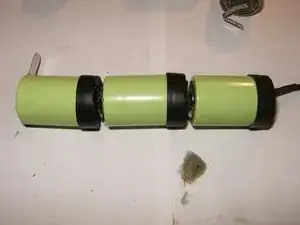

Все три элемента последовательно соединены — от положительного к отрицательному концу — образуя цепочку.

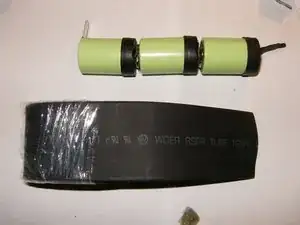

Оригинальный аккумулятор был обёрнут в мягкий пластик. Я решил использовать термоусадочную трубку диаметром 32 мм. Чёрная изолента подойдёт так же хорошо, но я использовал то, что было под рукой.

Наденьте термоусадочную трубку на элементы.

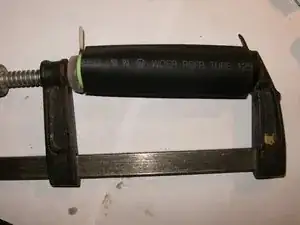

Я установил зажим от одного конца до другого. Это предотвращает контакт с горячими частями, позволяет перемещать аккумулятор и сохраняет правильное положение.

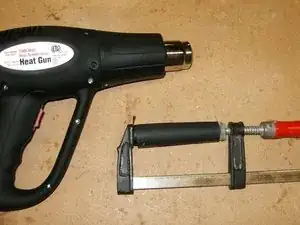

На изображении — мой двухскоростной термофен, который я использую в своих проектах.

Направляйте постоянный поток тепла на трубку, перемещая фен вдоль термоусадочной трубки.

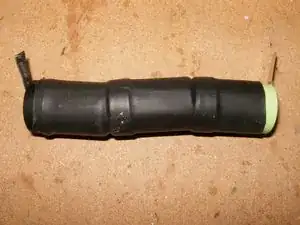

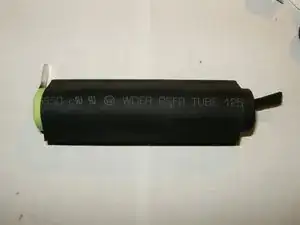

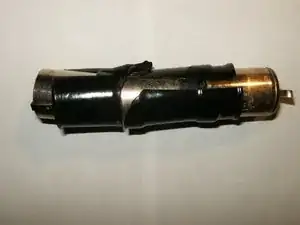

На изображении — аккумулятор с установленной термоусадочной трубкой.

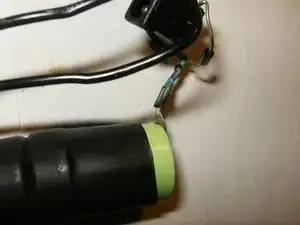

Очевидно, что контакты длиннее, чем разъём. (Коррозия на разъёме была удалена при установке.)

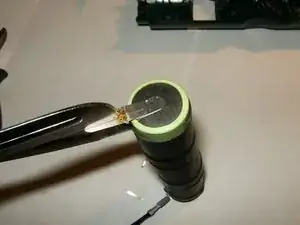

Обрежьте контакты бокорезами или, как в моём случае, используйте ножницы.

После того как контакты обрезаны до нужной длины, аккумулятор готов к установке в шуруповерт. Для этого есть отдельное руководство. Общая стоимость элементов составила около 9 долларов США.
