Замена батареи Bosch IXO (2 поколения)

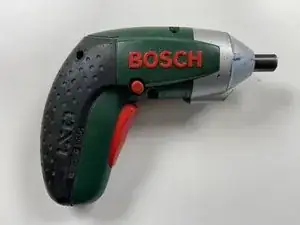

Здесь мы покажем, как заменить батарею в беспроводной отвертке Bosch IXO (2-е поколение), когда мощность или длительность работы батареи больше не обеспечивается.
Шаг 1

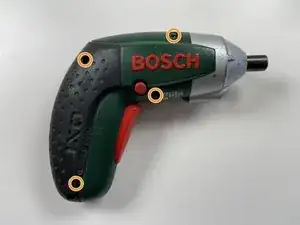

Ослабьте 4 винта размером Torx T10. Размер винтов одинаков для всех четырех винтов.
Все четыре винта имеют одинаковую длину.
Шаг 2

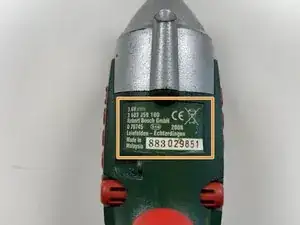

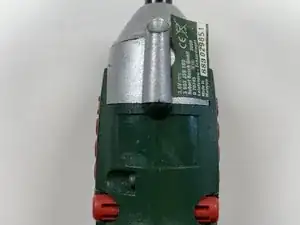

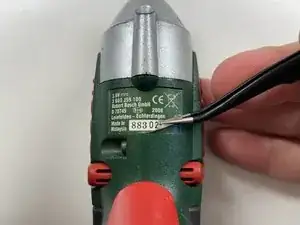

Снимите названный знак с нижней части отвертки и отложите его в сторону, чтобы в следующем шаге можно было снять правую часть корпуса.
Шаг 3

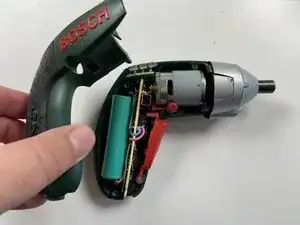

Половинки корпуса теперь свободно лежат одна на другой. Поднимите правую половинку корпуса вверх и отложите в сторону.
Возможно, что две половинки корпуса крепко сцеплены из-за прокладки между ними. В этом случае осторожно покачайте и тяните с усилием. :)
Шаг 4

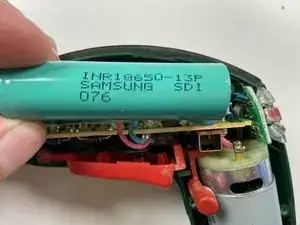

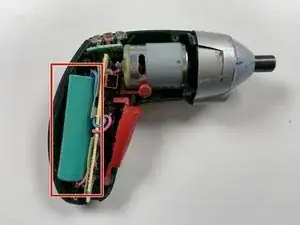

Зеленая батарея находится в красной рамке.
Батарея имеет маркировку: INR18650-13P SAMSUNG SDI 076
Вы можете найти ее, например, на Amazon или eBay, если ищете "Samsung 18650 13P с операций пайки"
Шаг 5

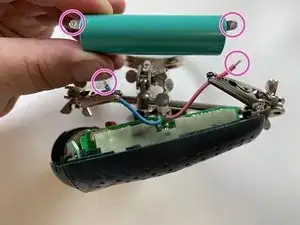

Нагрейте провода на обоих концах с помощью паяльника и отсоедините их.
В этом уроке вы узнаете, как паять и разматывать провода.
Пожалуйста, утилизируйте батарею правильно в местных пунктах утилизации.
Шаг 6

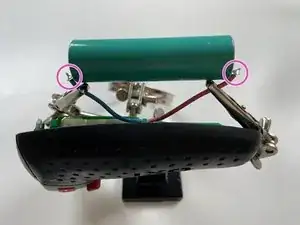

Подключите сторону новой батареи с белым кольцом (положительный полюс +) к красному проводу. Припаяйте синий провод к другой стороне (без белого кольца).
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
