Замена платы контактов аккумулятора Black and Decker LI4000
Плата контактов аккумулятора — это внутренняя деталь, требующая разборки корпуса отвертки. Из-за разборки корпуса потребуется использование нескольких специальных инструментов, перечисленных в руководстве по замене внешнего корпуса. Обратитесь к руководству по замене внешнего корпуса для инструкций по снятию корпуса. Также соблюдайте осторожность при работе внутри отвертки — всегда отключайте аккумулятор перед заменой любых компонентов. Для замены платы контактов аккумулятора в этом руководстве также потребуется паяльник и базовые навыки пайки.
Шаг 1
Снимите наклейки, расположенные на дне и по бокам LI4000, с помощью лопатки для открывания (spudger).
Шаг 2
Выверните все шесть винтов корпуса длиной 12 мм крестовой отверткой Philips #1. Эти винты находятся на стороне LI4000 с наклейкой «Warning».
Шаг 3
Удалите два винта с внутренним шестигранником 4 мм, размер #2.5. Это очень маленькие винты корпуса, которые находятся под двумя наклейками из Шага 1.
Шаг 4
При работе с электроникой важно выбирать антистатический инструмент, чтобы избежать случайного повреждения устройства. Металлическая лопатка полезна при сильном поддевании, но при возможности следует использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для открытия.

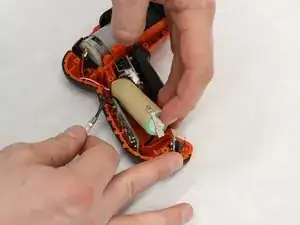

Подденьте по шву, как показано, лопаткой, чтобы освободить верхнюю крышку корпуса.
Разведите две половины корпуса, при этом убедитесь, что снимаемая сторона — та, на которой расположены все отверстия для винтов корпуса.
Рекомендуется сначала отсоединить верхний контакт аккумулятора, как показано на третьем изображении — это будет первым шагом при замене любых компонентов этой отвертки.
Шаг 5

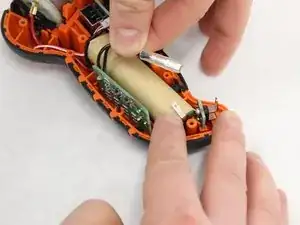

После ознакомления с руководством по замене внешнего корпуса определите отрицательный контакт аккумулятора.
Снимите отрицательный (чёрный) провод, аккуратно потянув назад.
Шаг 6

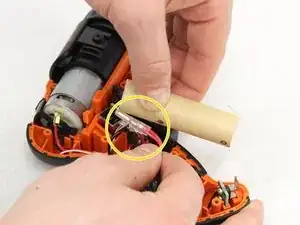

Осторожно приподнимите конец аккумулятора, расположенный ближе к отрицательному контакту. Приподнимание аккумулятора обнажит положительный (красный) провод на противоположном конце аккумулятора.

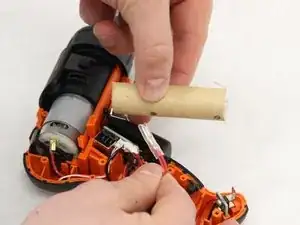

Чтобы освободить аккумулятор, аккуратно потяните назад за положительный (красный) провод.
Шаг 7
Отложите аккумулятор в безопасное место.

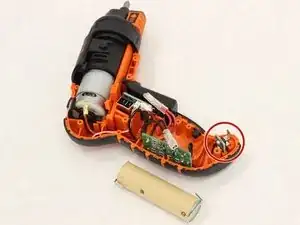

Найдите плату контактов аккумулятора внизу/сзади отвертки.
Осторожно приподнимите плату контактов аккумулятора.
Шаг 8
iFixit предлагает краткое руководство по пайке здесь.

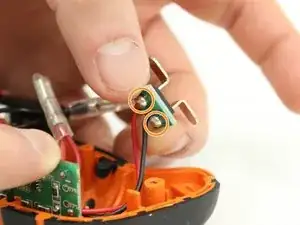

Найдите два паяных соединения на стороне, противоположной контактам. Удалите припой с помощью паяльника. После удаления паяных соединений плата контактов аккумулятора должна освободиться.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
