Замена печатной платы Black and Decker Pivot Plus PD600
Электрические короткие замыкания возникают, когда печатная плата не полностью соединена с проводами шуруповерта. Это может быть вызвано неполным или некачественным пайкой.
В данном руководстве представлены пошаговые инструкции по повторной пайке проводов шуруповерта к печатной плате.
Шаг 1
Удалите девять винтов Philips #1 длиной 15 мм
Удалите два винта Philips #1 длиной 12,5 мм
Удалите два винта Philips #1 длиной 10 мм
Шаг 2
Поднимите одну сторону корпуса шуруповерта. Обратите внимание, что корпус шуруповерта состоит из двух частей по обе стороны устройства.
Шаг 3

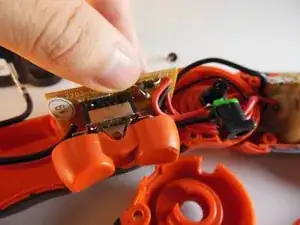

Аккуратно удерживайте печатную плату за обнаженную кромку и поднимите её от шуруповерта на максимальное возможное расстояние.
Обратите внимание, где каждый провод соединяется с печатной платой.
Шаг 4
Начните с самого доступного провода и по одной отпаивайте провода от печатной платы.
Убедитесь, что наконечник паяльника чист от остатков перед началом работы.
Нагрейте паяльник только до температуры, необходимой для плавления припоя. Проверьте характеристики на катушке с припоем для определения правильной температуры.
После того, как все провода будут отпаены от печатной платы, полностью удалите печатную плату из шуруповерта.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
