Замена платы курка/переключателя Black and Decker LI4000

Электрические инструменты

Плата курка/переключателя является внутренним компонентом и требует разборки корпуса отвёртки. Из‑за разборки корпуса потребуется несколько специальных инструментов, перечисленных в руководстве по замене внешнего корпуса. Обратитесь к руководству по замене внешнего корпуса для инструкций по снятию корпуса. Также соблюдайте осторожность при работе внутри отвёртки — всегда отключайте аккумулятор перед заменой каких‑либо компонентов. Для замены платы курка/переключателя также потребуются паяльник и базовые навыки пайки.

Шаг 1

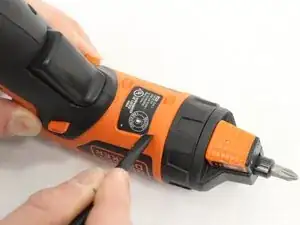

Снимите наклейки, расположенные снизу и по бокам LI4000, с помощью лопатки.

Шаг 2

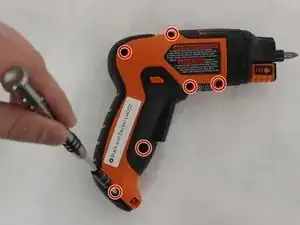

Выверните все шесть винтов корпуса длиной 12 мм крестовой отвёрткой Philips #1. Эти винты находятся на стороне LI4000, на которой наклеена наклейка «Warning».

Шаг 3

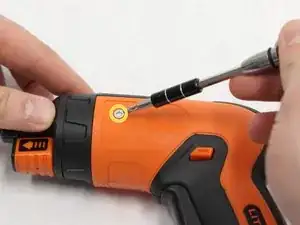

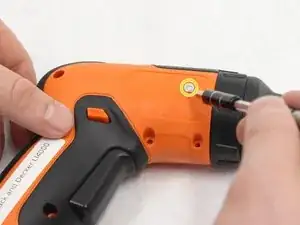

Выверните два винта 4 мм с шестигранной головкой #2.5. Это очень маленькие винты корпуса, которые находятся под двумя наклейками из Шага 1.

Шаг 4

При работе с электроникой важно использовать антистатический инструмент, чтобы не повредить устройство. Металлическая лопатка хороша для сильного поддевания, но по возможности следует использовать обычную нейлоновую лопатку или пластиковый инструмент для открытия.

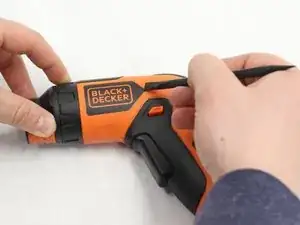

Подденьте по шву, как показано, лопаткой, чтобы ослабить верхнюю часть корпуса.

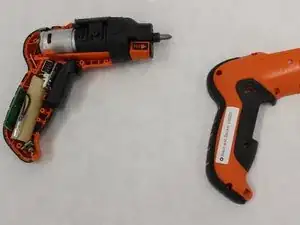

Разведите две части корпуса в стороны, следя за тем, чтобы снималась та сторона, на которой расположены все отверстия для винтов корпуса.

Хорошей практикой будет сначала отключить верхнее подключение аккумулятора, как показано на третьем изображении — это первый шаг при замене любых компонентов этой отвёртки.

Шаг 5

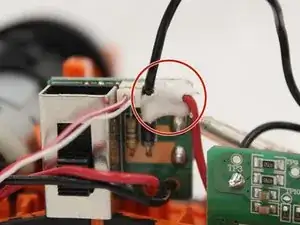

Найдите отрицательный вывод аккумулятора.

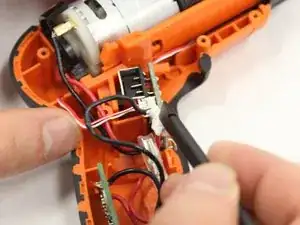

Отсоедините отрицательный (чёрный) провод, аккуратно оттянув его назад.

Шаг 6

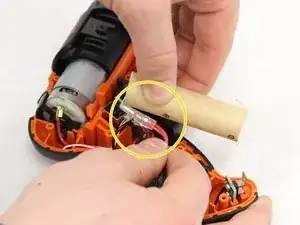

Аккуратно подтяните конец аккумулятора, ближайший к отрицательному выводу. Поднятие аккумулятора должно обнажить положительный (красный) провод, расположенный на противоположном конце аккумулятора.

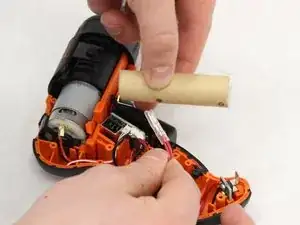

Чтобы освободить аккумулятор, аккуратно оттяните положительный (красный) провод назад.

Шаг 7

Отложите аккумулятор в безопасное место.

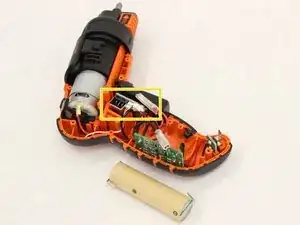

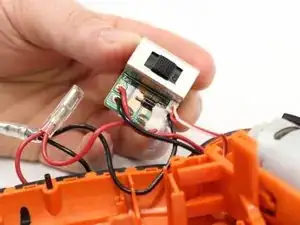

Найдите плату курка/переключателя, расположенную непосредственно за курком.

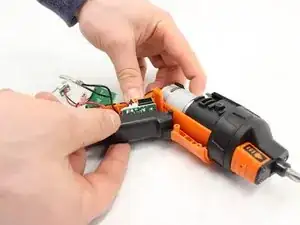

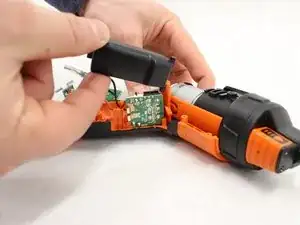

Аккуратно потяните курок прямо вверх из его посадочного места в отвёртке.

Курок должен выйти из корпуса.

Шаг 8

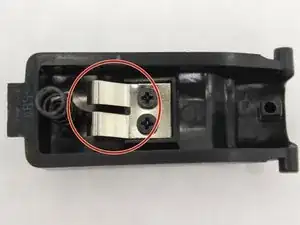

Осмотрите контакты курка на его обратной стороне на предмет коррозии или повреждений.

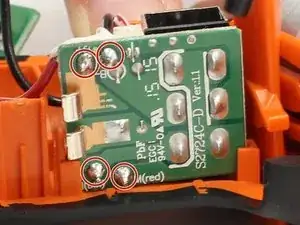

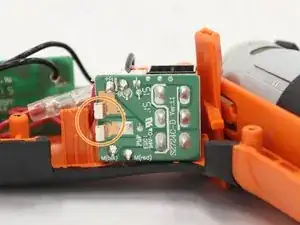

Осмотрите контакты курка на плате на предмет коррозии или повреждений.

Если Вы заменяете плату курка/переключателя из‑за неисправного курка, проверьте перечисленные выше контакты, чтобы убедиться, что нет обрывов или мусора, препятствующих плотному контакту между курком и контактами платы. Возможно, эту проблему можно устранить без замены платы. В таком случае остановитесь здесь и соберите устройство в обратном порядке.
