Замена светодиодной лампы (LED) в Black and Decker Pivot Plus PD600
Если светодиод в дрели больше не включается, вы можете воспользоваться этим руководством, чтобы легко заменить его на новый.
Шаг 1
Удалите девять винтов Philips #1 длиной 15 мм
Удалите два винта Philips #1 длиной 12,5 мм
Удалите два винта Philips #1 длиной 10 мм
Шаг 2
Поднимите одну сторону корпуса дрели. Обратите внимание, что корпус состоит из двух частей по обеим сторонам дрели.
Шаг 3
Чтобы заменить маленький светодиод, посмотрите под мотор спереди дрели и найдите чёрный пластиковый элемент, из которого выходят два очень тонких провода.
Чёрный пластиковый элемент — это корпус. Светодиод установлен внутри этого пластикового корпуса.
Шаг 4
Вытяните чёрный пластиковый элемент из паза в корпусе дрели, в который он вставлен.
Шаг 5

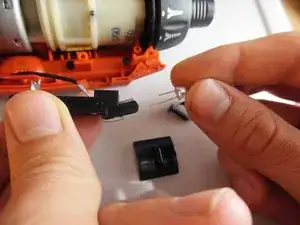

Сам светодиод можно легко извлечь из чёрного пластикового корпуса, просто вытянув его.
Одна из металлических «ножек» светодиода длиннее другой, и её необходимо установить в пластиковый корпус так же, как она была извлечена, иначе светодиод не будет работать.
Шаг 6

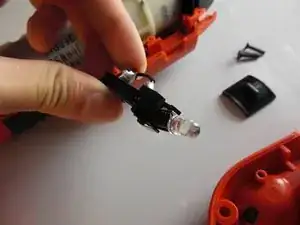

Возьмите новый светодиод и вставьте его обратно в пластиковый корпус в той же ориентации, что и старый.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
