Замена аккумулятора Black and Decker Pivot Plus PD600
Если ваш дрель перестала работать и аккумулятор перестал держать заряд, вероятно, вам нужен новый аккумулятор. Вы можете найти запасные части, включая аккумулятор, по ссылкам на запасные части на странице устройства. Этот гид покажет вам, как установить новый аккумулятор.
Шаг 1
Удалите девять винтов Philips #1 длиной 15 мм
Удалите два винта Philips #1 длиной 12.5 мм
Удалите два винта Philips #1 длиной 10 мм
Шаг 2
Поднимите одну сторону корпуса дрели. Обратите внимание, что корпус дрели состоит из двух частей с каждой стороны дрели.
Шаг 3
Найдите аккумулятор и удалите его из гнезда на конце дрели, противоположном мотору. Он должен находиться в конце дрели рядом с ручкой.
Шаг 4

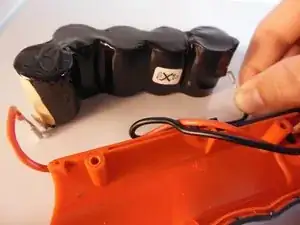

Отключите аккумулятор, вытянув оба провода: красный и черный. Они должны выйти легко с небольшим усилием.
Но будьте осторожны, чтобы не отсоединить провод от металла, к которому он прикреплен. Чтобы этого избежать, вытаскивайте провод, держась за металлическую часть, а не за сам провод.
Шаг 5

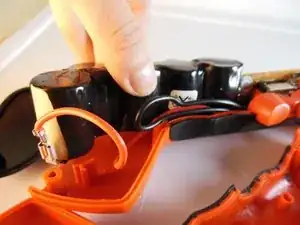

Теперь возьмите новый аккумулятор и вставьте металлические части провода в металлическую часть аккумулятора.
Убедитесь, что красный провод подключен к изогнутому концу аккумулятора, а черный провод — к прямому концу аккумулятора.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
