Замена двигателя Black and Decker Pivot Plus PD600
Если двигатель дрели перестал работать, этот гид покажет Вам, как снять двигатель Black and Decker Pivot Plus PD600 для ремонта или других целей.
Шаг 1
Удалите девять винтов Philips #1 размером 15 мм
Удалите два винта Philips #1 размером 12,5 мм
Удалите два винта Philips #1 размером 10 мм
Шаг 2
Поднимите одну сторону корпуса дрели. Обратите внимание, что корпус дрели состоит из двух частей по обе стороны от дрели.
Шаг 3

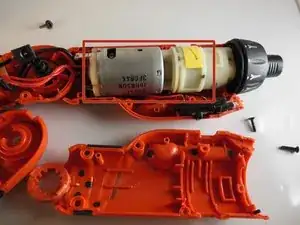

После открытия корпуса найдите и возьмите за головку дрели. Поверните двигатель против часовой стрелки и вытяните его, чтобы отсоединить от трансмиссии.
Однако не тяните слишком сильно, потому что двигатель прикреплён к другим компонентам дрели проводами.
Шаг 4

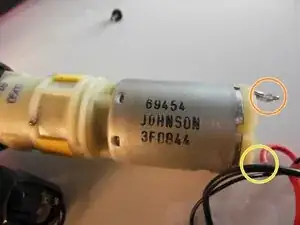

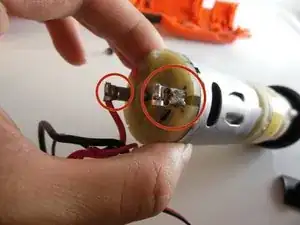

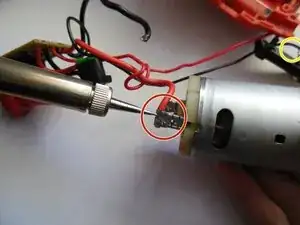

После извлечения двигателя Вы можете заметить два провода, которые подключены (или возможно припаяны, в зависимости от варианта) к нижней части двигателя. Чтобы отсоединить двигатель, отключите провода или отпаяйте их соединения паяльником по мере необходимости.
Пометите или цветом закодируйте чёрный и красный провода, чтобы иметь возможность вернуть их на правильные места.
Шаг 5
Подождите, пока провода и разъемы не остынут. Вытяните провода из двигателя, и двигатель теперь должен быть полностью отсоединён от дрели.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
