Замена аккумулятора Black and Decker 9074 Type 4

Электрические инструменты

Я предпочитаю использовать электрические отвёртки для сборки крупных деталей с большими винтами. Эта отвёртка использовалась при ремонте множества телевизоров и радиоприёмников, но перестала держать заряд. Я решил купить новый аккумулятор и заменить старый. Это довольно простая и понятная задача. Самое сложное в этой работе — найти новый аккумулятор.

Шаг 1

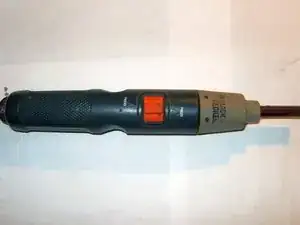

Отвёртка Black & Decker 9074 type 4, которая больше не держит заряд.

Основные детали, с которыми нужно работать при разборке

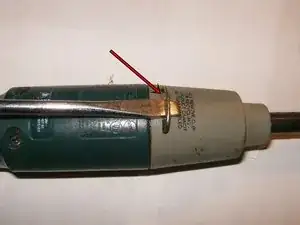

Снимите зажим, удерживающий редуктор на корпусе. Вставьте плоскую отвёртку с жалом шириной 6 мм (1/4 дюйма) под зажим и аккуратно поднимите его вверх.

Шаг 2

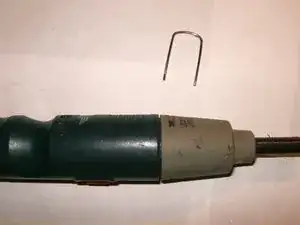

После снятия зажима редуктор можно отделить от корпуса.

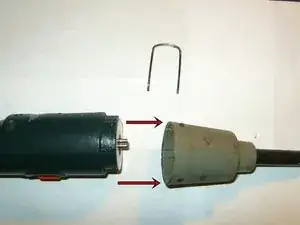

Отодвиньте редуктор от корпуса

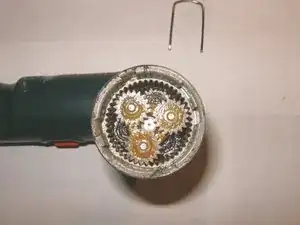

Планетарные шестерни внутри редуктора выглядят чистыми и целыми.

Шаг 3

Снимите пластиковую шайбу, расположенную между редуктором и корпусом.

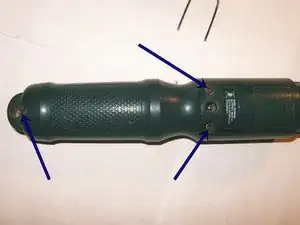

Это три винта, которые необходимо снять.

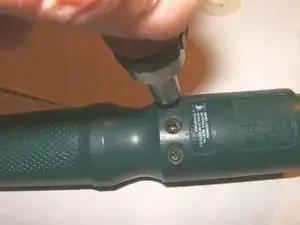

Используйте крестовую отвёртку №1 для этих трёх винтов

Шаг 4

Сняты три крестовых винта длиной 7/8 дюйма.

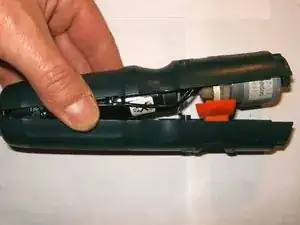

Разъедините две половины корпуса.

Аккумулятор, разъём зарядки и двигатель хорошо видны. Они просто установлены в нижнюю часть корпуса и могут быть легко удалены.

Шаг 5

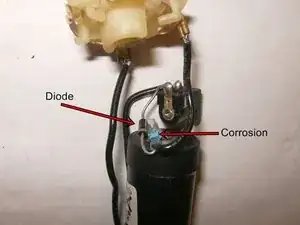

Двигатель крепится к контактной пластине двумя удлинёнными контактами. Чётко виден диод зарядки, а также сильная коррозия на положительном контакте.

Снимите двигатель, аккуратно потянув его в сторону от контактной пластины

Вид проводки после снятия двигателя.

Шаг 6

Верхний вид проводки.

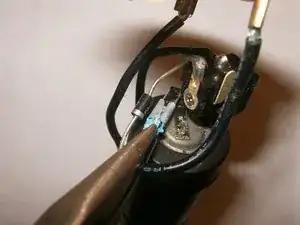

Используйте небольшие плоскогубцы, чтобы отсоединить разъём кабеля от положительного контакта аккумулятора.

Положительный провод отсоединён от аккумулятора.

Шаг 7

Снимите отрицательный (нижний) провод с аккумулятора. Аккуратно потяните его с разъёма кабеля. Удерживайте провод близко к разъёму во время снятия.

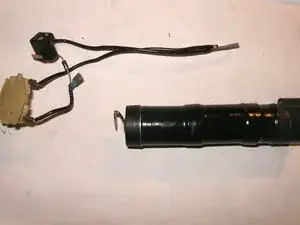

Вся проводка отсоединена от аккумулятора. Теперь его можно заменить.

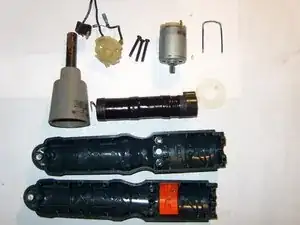

Все детали, разобранные в ходе данной работы.

Заключение

Чтобы собрать устройство заново, выполните инструкции в обратном порядке.

Перевод руководства с ifixit.com
