Замена печатной платы Black and Decker LI2000

Удалите следующие пять винтов

Три винта Phillips #1 длиной 20 мм

Один винт Phillips #000 длиной 10 мм

Один винт Phillips #31 длиной 13 мм

При удалении винта длиной 13 мм пружина может вылететь из отвертки. Убедитесь, что задняя часть отвертки направлена от лица и других людей.

Удалите черную наклейку с информацией о переработке.

Используя пальцы или пластиковый инструмент для открытия, оторите корпус.

Удалите пластиковый ползунок, подняв его с отвертки.

Вы можете оставить половину корпуса на отвертке для удобства в обращении с ней.

Удалите четыре винта Phillips #1 длиной 15 мм.

Используйте пластиковый инструмент для открытия, чтобы оторвать корпус.

Используя плоскогубцы или пальцы, снимите провода с батареи.

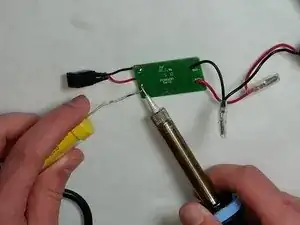

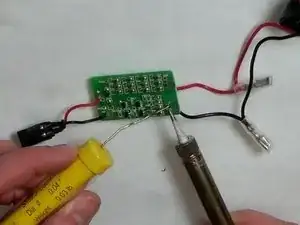

Обратитесь к Руководству по пайке для удаления проводов с печатной платы, соединяющих зарядное устройство, применив тепло от паяльника к существующему solder на плате.

Запомните, какой провод был подключен к какому участку платы.

Обратитесь к Р

Перевод руководства с ifixit.com
