Замена платы регулятора напряжения Black and Decker LI4000

Электрические инструменты

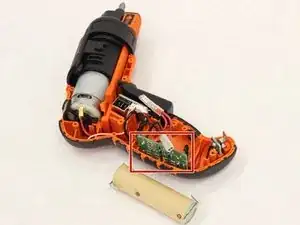

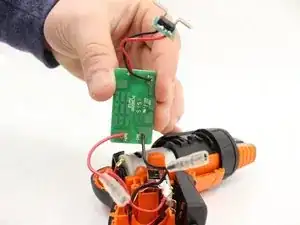

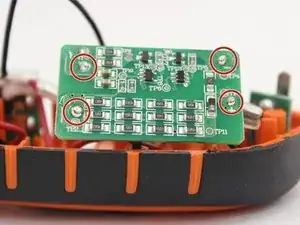

Плата регулятора напряжения — внутренний компонент, для доступа к которому потребуется разобрать корпус отвертки. Из-за необходимости разборки корпуса потребуется использование нескольких специальных инструментов, перечисленных в руководстве по замене внешнего корпуса. Обратитесь к руководству по замене внешнего корпуса для инструкций по снятию корпуса. Также соблюдайте осторожность при работе с отверткой внутри — всегда отсоединяйте аккумулятор перед заменой любых компонентов. Для замены платы контактов аккумулятора в этом руководстве потребуется паяльник и базовые навыки пайки. Рекомендуется проверить все остальные компоненты перед заменой платы регулятора напряжения, так как это следует делать в последнюю очередь, если отвертка не работает.

Шаг 1

Снимите наклейки, расположенные на дне и боковых сторонах LI4000, используя лопатку для поддевания.

Шаг 2

Вывинтите все шесть винтов корпуса длиной 12 мм с помощью крестовой отвертки Philips #1. Эти винты находятся на стороне LI4000 с наклейкой «Warning».

Шаг 3

Вывинтите два винта 4 мм с шестигранной головкой #2.5. Это очень маленькие винты корпуса, которые находятся под двумя наклейками из Шага 1.

Шаг 4

При работе с электроникой важно выбирать инструменты, защищённые от электростатического разряда, чтобы избежать случайного повреждения устройства. Металлическая лопатка подходит, когда требуется серьёзное усилие при поддевании, но по возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

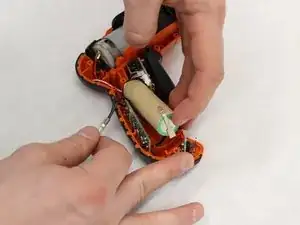

Подденьте по шву, как показано, лопаткой, чтобы ослабить верхнюю часть корпуса.

Разведите две стороны корпуса, при этом убедитесь, что снимаемая сторона содержит все отверстия под винты корпуса.

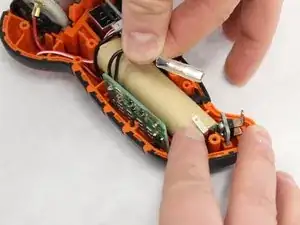

Практически целесообразно сначала отсоединить верхний разъём аккумулятора, как показано на третьем изображении, поскольку это будет первым шагом при замене каких-либо компонентов этой отвертки.

Шаг 5

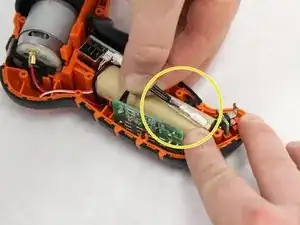

Найдите отрицательный вывод аккумулятора.

Снимите отрицательный (чёрный) провод, аккуратно оттянув его назад.

Шаг 6

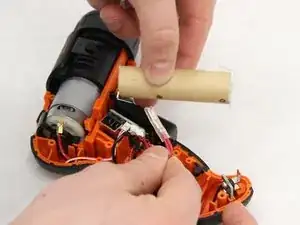

Аккуратно приподнимите конец аккумулятора, ближайший к отрицательному выводу. Приподнимание аккумулятора должно обнажить положительный (красный) провод, расположенный на противоположном конце аккумулятора.

Чтобы освободить аккумулятор, аккуратно потяните назад за положительный (красный) провод.
