Замена курка DeWalt DW936

Воспользуйтесь шестигранником T-20, чтобы открутить 4 шестигранных винта вокруг основания чёрного воздушного фильтра. Винты находятся в жёлтой части.

Воспользуйтесь шестигранником T-15, чтобы открутить 5 шестигранных винтов. Эти винты расположены на противоположной стороне пилы по сравнению с предыдущим шагом.

Извлеките шестигранник.

Открутите чёрную пластиковую ручку, расположенную под курком.

Возьмитесь за чёрную часть воздушного фильтра и снимите её.

Так выглядит внутренняя часть пилы.

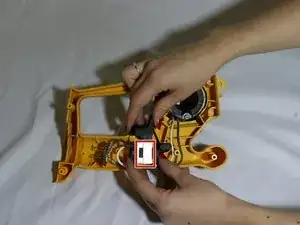

От курка отходят чёрный и белый провода. Возьмите курок обеими руками: одной — за пластиковую часть курка, другой — за пластик рядом с серебристой металлической деталью.

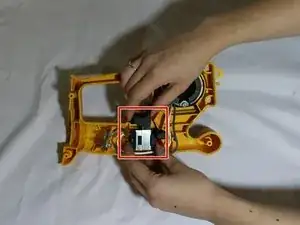

Потяните вверх.

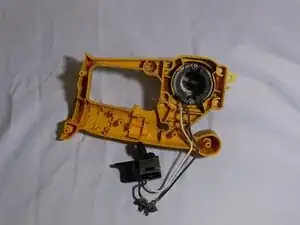

Теперь курок должен свободно лежать.

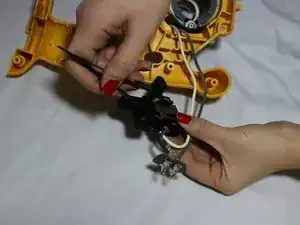

Поднимите серебристую металлическую деталь с помощью пинцета.

Снимите каждый крючок. (4 угла)

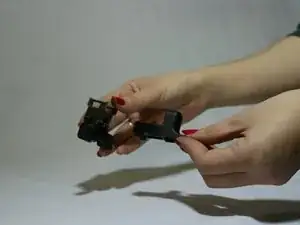

Вытяните пластиковый курок из чёрного пластикового корпуса.
